Transistörler - FET, MOSFET - Tekil

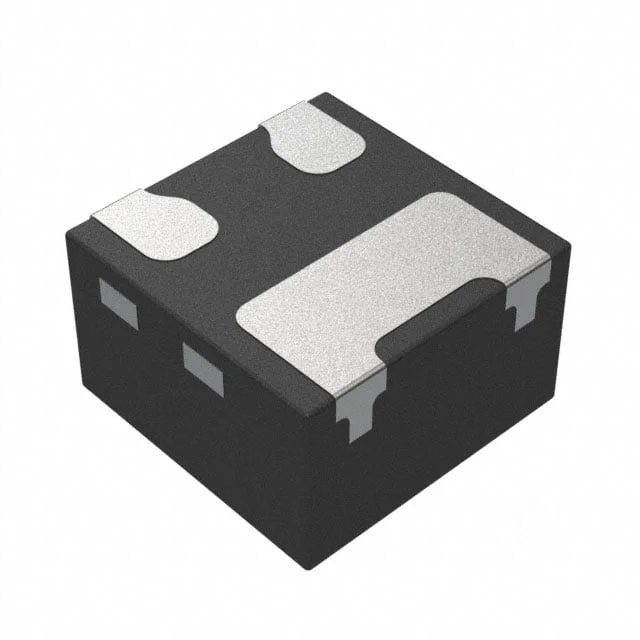

PMH950UPEH
MOSFET P-CH 20V 530MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMH950
PMH950UPEH Hakkında
PMH950UPEH, Nexperia tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 530mA sürekli drain akımı kapasitesi ile düşük güç anahtarlama uygulamalarında kullanılır. 1.4Ω maksimum RDS(on) değeri ile verimli iletim sağlar. DFN0606-3 yüzey montaj paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Elde edilebilir düşük gate charge (0.5nC) sayesinde hızlı anahtarlama işlemleri mümkündür. Mobil cihazlar, IoT uygulamaları, güç yönetimi ve kısıtlı alanlardaki devre tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 530mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.5 nC @ 4 V |
| Input Capacitance (Ciss) (Max) @ Vds | 36 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 370mW (Ta), 2.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.4Ohm @ 500mA, 4.5V |
| Supplier Device Package | DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 0.95V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
