Transistörler - FET, MOSFET - Tekil

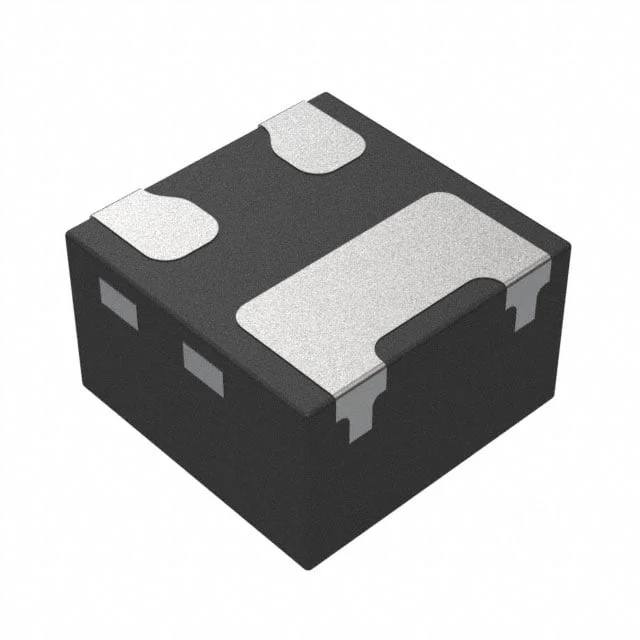

PMH600UNEH
MOSFET N-CH 20V 800MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMH600UNE
PMH600UNEH Hakkında
PMH600UNEH, Nexperia tarafından üretilen N-Channel MOSFET'tir. 20V drain-source voltaj derecelendirilmesi ile 800mA sürekli drenaj akımı sağlayabilir. DFN0606-3 SMD paketinde sunulan bu transistör, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Düşük gate charge (0.31nC) ve 620mOhm maksimum Rds(On) değeri ile enerji verimliliğinin önemli olduğu uyguamalara uygundur. -55°C ile +150°C arasında çalışabilir. IoT cihazları, güç yönetimi devreleri, voltaj regülatörleri ve kontrol devreleri gibi endüstriyel ve tüketici elektronik uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 800mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.31 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 21.3 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 370mW (Ta), 2.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 620mOhm @ 600mA, 4.5V |
| Supplier Device Package | DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 0.95V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
