Transistörler - FET, MOSFET - Tekil

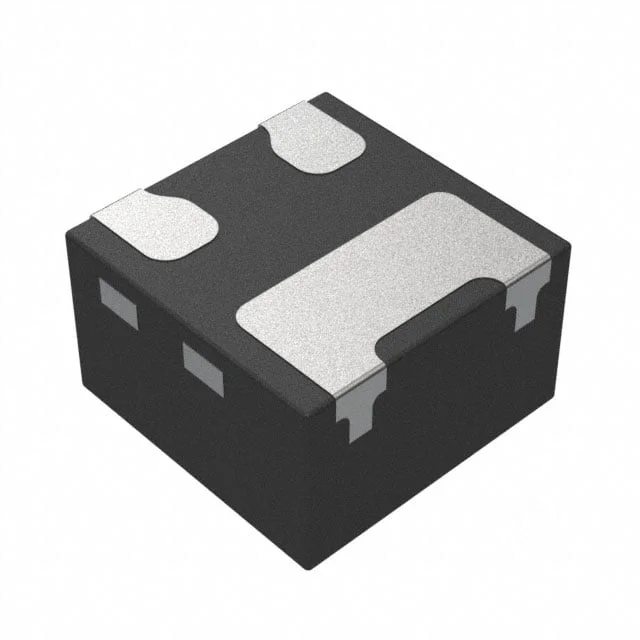

PMH550UPEH
MOSFET P-CH 20V 800MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMH550UPEH
PMH550UPEH Hakkında
PMH550UPEH, Nexperia tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 800mA sürekli drenaj akımı kapasitesi ile düşük güç uygulamalarında kullanılır. DFN0606-3 SMD paketi ile kompakt tasarımlara uygun olup, 640mΩ (4.5V, 600mA) maksimum on-direnci sayesinde düşük güç kaybı sağlar. Gate charge 0.9nC olup hızlı anahtarlama performansı sunar. -55°C ile +150°C arasında çalışır ve 2.23W (ısı ile) güç tüketebilir. Batarya yönetimi, akım kontrol devreleri, güç anahtarlaması ve genel düşük voltaj uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 800mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.9 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 54.8 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 360mW (Ta), 2.23W (Tc) |
| Rds On (Max) @ Id, Vgs | 640mOhm @ 600mA, 4.5V |
| Supplier Device Package | DFN0606-3 (SOT8001) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 950mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
