Transistörler - FET, MOSFET - Tekil

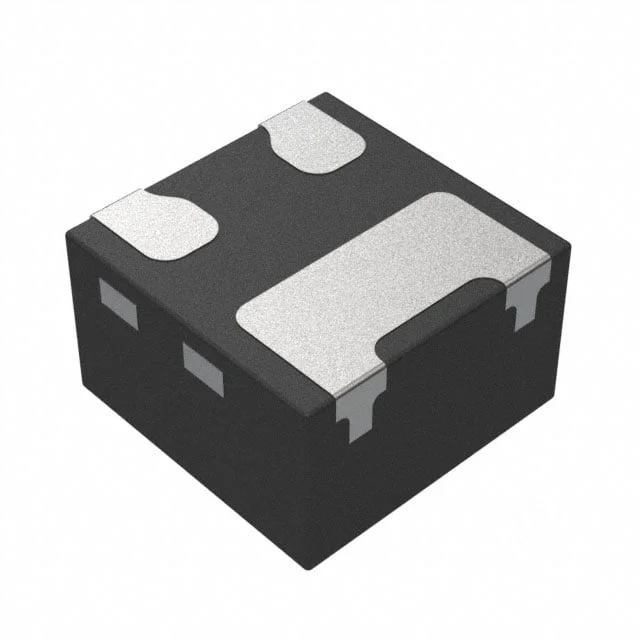

PMH550UNEH
MOSFET N-CH 30V 770MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMH550UNEH
PMH550UNEH Hakkında
PMH550UNEH, Nexperia tarafından üretilen N-kanal MOSFET transistördür. 30V drain-source gerilim dayanımı ve 770mA sürekli drain akımı ile düşük gücü anahtarlama uygulamalarında kullanılır. 670mOhm maksimum on-direnci ile veri iletişim arabirimleri, güç yönetimi, motor kontrolü ve genel amaçlı dijital devre uygulamalarında tercih edilir. 3-XFDFN (DFN0606-3) yüzey montajlı pakette sunulan bileşen, -55°C ile 150°C arasında çalışır. Düşük gate charge (0.4nC) ve kompakt boyutu IoT cihazları ile mobil uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 770mA (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.4 nC @ 4 V |
| Input Capacitance (Ciss) (Max) @ Vds | 30.3 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 380mW (Ta), 2.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 670mOhm @ 770mA, 4.5V |
| Supplier Device Package | DFN0606-3 (SOT8001) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 0.95V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
