PMH1200UPEH

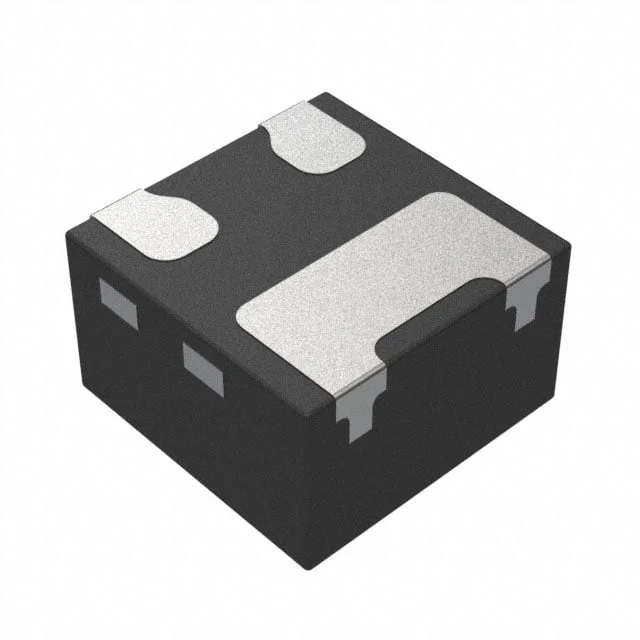

MOSFET P-CH 30V 520MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMH1200UPEH
PMH1200UPEH Hakkında
PMH1200UPEH, Nexperia tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source gerilimi ve 520mA sürekli drain akımı kapasitesi ile tasarlanmıştır. DFN0606-3 SMD paketinde sunulan bu bileşen, 1.6Ω (4.5V, 410mA) maksimum on-resistance değerine sahiptir. Geniş sıcaklık aralığında (-55°C ~ 150°C) çalışabilen ve düşük gate charge (1nC @ 5V) özellikleri ile hızlı anahtarlama uygulamalarında kullanılır. Güç yönetimi, LED kontrol devreleri, batarya şarj sistemleri ve genel amaçlı anahtar uygulamalarında tercih edilir. ±10V maksimum gate voltajı ile geniş kontrol aralığı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 520mA (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 33 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 380mW (Ta), 2.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.6Ohm @ 410mA, 4.5V |
| Supplier Device Package | DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 0.95V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
