Transistörler - FET, MOSFET - Tekil

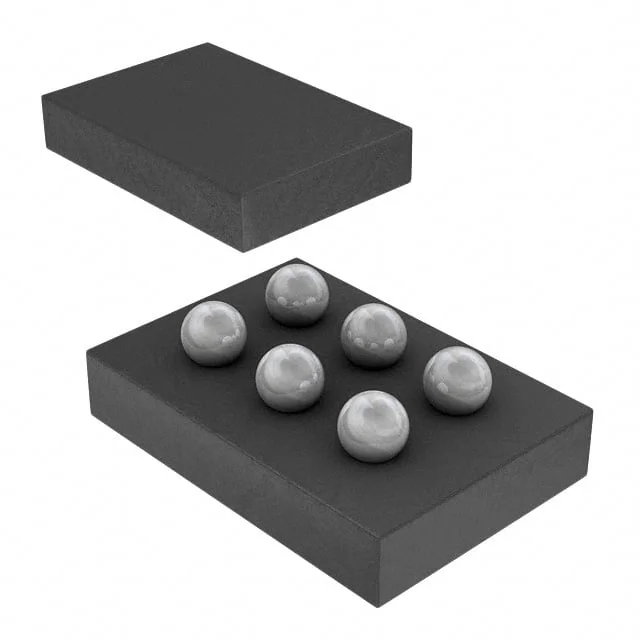

PMCM650VNEZ
MOSFET N-CH 12V 6.4A 6WLCSP
- Üretici
- Nexperia
- Paket/Kılıf
- 6-XFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMCM650V
PMCM650VNEZ Hakkında
PMCM650VNEZ, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 12V Drain-Source voltajında 6.4A sürekli akım kapasitesi ile tasarlanmıştır. 4.5V gate sürüm voltajında 25mΩ RDS(on) değerine sahip olup, düşük iletim kayıpları sunar. 6-WLCSP (1.48x0.98mm) yüzey montaj paketinde sağlanır. -55°C ile +150°C arasında çalışabilir. Yüksek entegrasyonlu mobil cihazlar, güç yönetimi uygulamaları, DC-DC konvertörler ve anahtarlama devreleri gibi kompakt tasarımların gerekli olduğu alanlarda kullanılır. NOT: Bu ürün üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.4A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15.4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1060 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFBGA, WLCSP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 556mW (Ta), 12.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 3A, 4.5V |
| Supplier Device Package | 6-WLCSP (1.48x0.98) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
