Transistörler - FET, MOSFET - Tekil

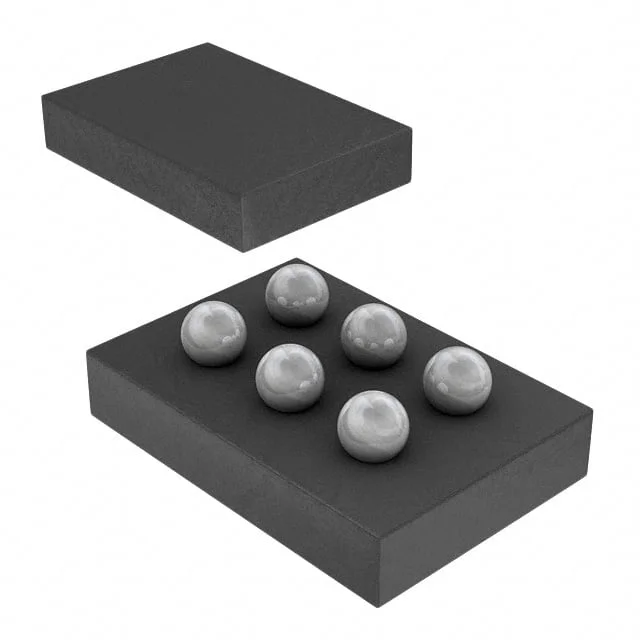

PMCM6501VPEZ
MOSFET P-CH 12V 6.2A 6WLCSP
- Üretici
- Nexperia
- Paket/Kılıf
- 6-XFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMCM6501V
PMCM6501VPEZ Hakkında
PMCM6501VPEZ, Nexperia tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source gerilimi ve 6.2A sürekli drenaj akımına sahip bu bileşen, düşük RDS(on) değeri (25mΩ @ 3A, 4.5V) ile enerji verimliliği sağlar. 6-WLCSP (1.48x0.98mm) paketinde sunulan bu transistör, kompakt tasarımların gerektirdiği uygulamalarda kullanılır. Güç yönetimi devreleri, anahtarlama uygulamaları ve motorun kontrol sistemlerinde tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığında stabil performans gösterir. 29.4nC gate charge ile hızlı anahtarlama özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.2A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 29.4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1400 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFBGA, WLCSP |
| Part Status | Active |
| Power Dissipation (Max) | 556mW (Ta), 12.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 3A, 4.5V |
| Supplier Device Package | 6-WLCSP (1.48x0.98) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
