Transistörler - FET, MOSFET - Tekil

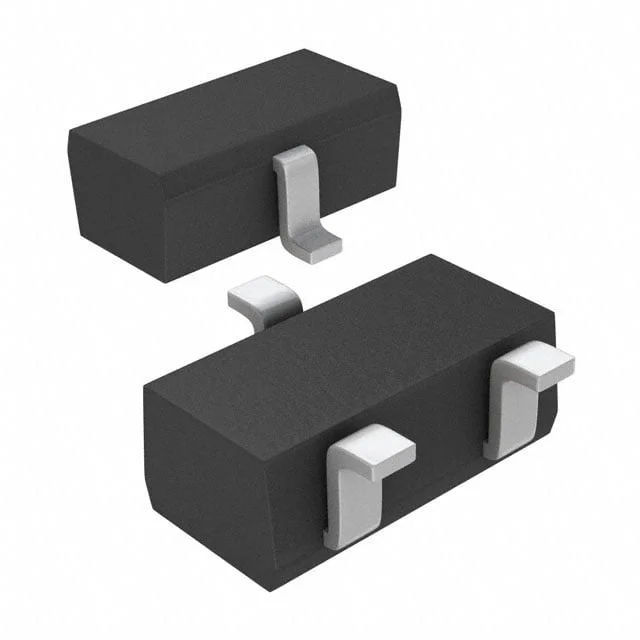

PJA7002H_R1_00001
SOT-23, MOSFET
- Üretici
- PANJIT
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PJA7002H
PJA7002H_R1_00001 Hakkında
PJA7002H_R1_00001, PANJIT tarafından üretilen N-Channel MOSFET transistördür. SOT-23-3 (TO-236-3, SC-59) paketinde sunulan bu komponent, 60V drain-source voltajına kadar çalışabilir ve 300mA sürekli drain akımı sağlar. 10V gate geriliminde 5Ω maksimum RDS(on) değeri ile düşük iletim kaybı sunmaktadır. Gate eşik gerilimi 3V olup, ±20V maksimum gate gerilimini destekler. -55°C ile +150°C arasında çalışan bu transistör, anahtarlama uygulamaları, güç yönetimi, motor kontrol ve ses/sinyal işleme devreleri gibi alanlarda kullanılır. 500mW maksimum güç tüketimi ile kompakt tasarımlara uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 300mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.3 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 22 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 5Ohm @ 300mA, 10V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
