Transistörler - FET, MOSFET - Tekil

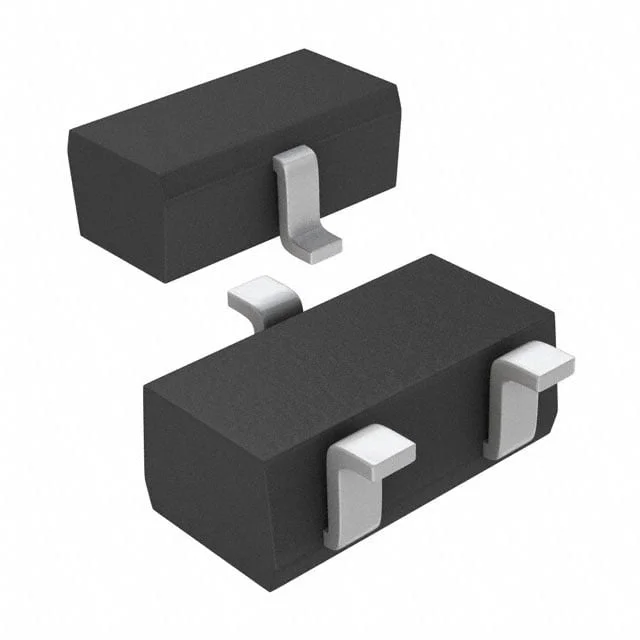

PJA3415AE-AU_R1_000A1
SOT-23, MOSFET
- Üretici
- PANJIT
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PJA3415AE
PJA3415AE-AU_R1_000A1 Hakkında
PJA3415AE-AU_R1_000A1, PANJIT tarafından üretilen P-Channel MOSFET transistördür. SOT-23 yüzey montaj paketinde sunulan bu bileşen, 20V Vdss ile çalışır ve 25°C'de 4.3A sürekli dren akımı sağlayabilir. 4.5V gate voltajında 52mOhm maksimum RDS(on) değeri ile sahip olduğu düşük kanalı direnci sayesinde anahtarlama uygulamalarında verim kaybını azaltır. 1V eşik voltajı ile hızlı tetikleme sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. 1.25W maksimum güç tüketimi ile tasarlanmıştır. Güç yönetimi, DC-DC dönüştürücüler, yük anahtarlaması ve analog anahtarlama devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.3A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 24 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 907 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 1.25W (Ta) |
| Rds On (Max) @ Id, Vgs | 52mOhm @ 4.3A, 4.5V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
