Transistörler - FET, MOSFET - Tekil

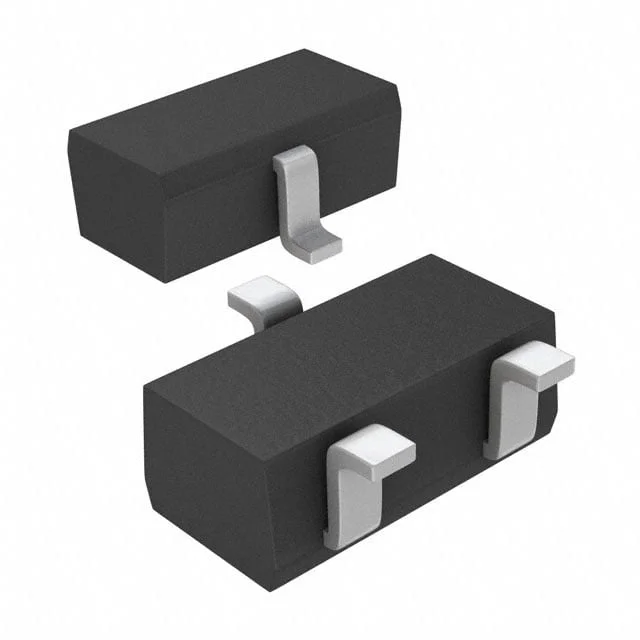

PJA3412-AU_R1_000A1
SOT-23, MOSFET
- Üretici
- PANJIT
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PJA3412
PJA3412-AU_R1_000A1 Hakkında
PJA3412-AU_R1_000A1, PANJIT tarafından üretilen N-Channel MOSFET transistördür. SOT-23 paket içinde sunulan bu transistör, 20V Vdss ile 4.1A sürekli dren akımı sağlayabilir. 56mOhm maksimum RDS(on) değeri ile düşük açılış direnci karakteristiğine sahiptir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunmaktadır. 1.25W maksimum güç tüketimi ile güç amplifikatörleri, anahtarlama uygulamaları ve yük kontrolü devrelerinde yaygın olarak kullanılmaktadır. ±12V kapı gerilimi tolérası ve 1.2V kapı eşik gerilimi hızlı anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.1A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 1.25W (Ta) |
| Rds On (Max) @ Id, Vgs | 56mOhm @ 4.1A, 4.5V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
