Transistörler - FET, MOSFET - Tekil

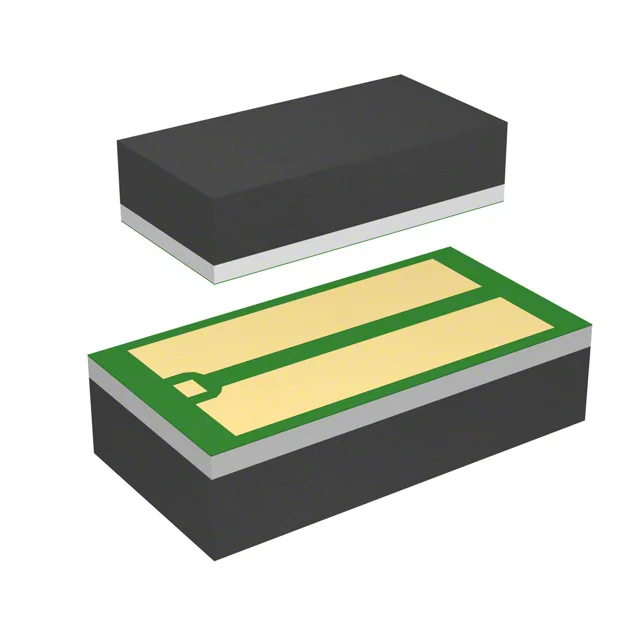

PI5101-01-LGIZ
MOSFET N-CH 5V 60A 3LGA
- Üretici
- Vicor
- Paket/Kılıf
- 3-FLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PI5101
PI5101-01-LGIZ Hakkında
PI5101-01-LGIZ, Vicor tarafından üretilen N-Channel MOSFET transistörüdür. 5V drain-source voltajı ile tasarlanmış olan bu bileşen, 60A sürekli drenaj akımı kapasitesine sahiptir. 4.5V gate gerilimi uygulandığında 0.45mΩ maksimum RDS(on) değeri ile düşük direnç karakteristiği gösterir. 3-LGA (3-FLGA) yüzey montajlı paket ile sağlanan komponent, -55°C ile +150°C arasında çalışabilir. Düşük gate charge (65nC @ 4.5V) ve input capacitance değerleri (7600pF @ 5V) ile hızlı anahtarlama uygulamalarında kullanılır. Power MOSFET olarak, yüksek akım anahtarlama, güç dönüştürme ve motor kontrol devrelerinde yer alır. Maksimum 3.1W güç dissipasyonu kapasitesine sahiptir. Komponent obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A (Ta) |
| Drain to Source Voltage (Vdss) | 5 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 65 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7600 pF @ 5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-FLGA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 0.45mOhm @ 60A, 4.5V |
| Supplier Device Package | 3-LGA (4.1x8) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±5V |
| Vgs(th) (Max) @ Id | 800mV @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
