Transistörler - FET, MOSFET - Tekil

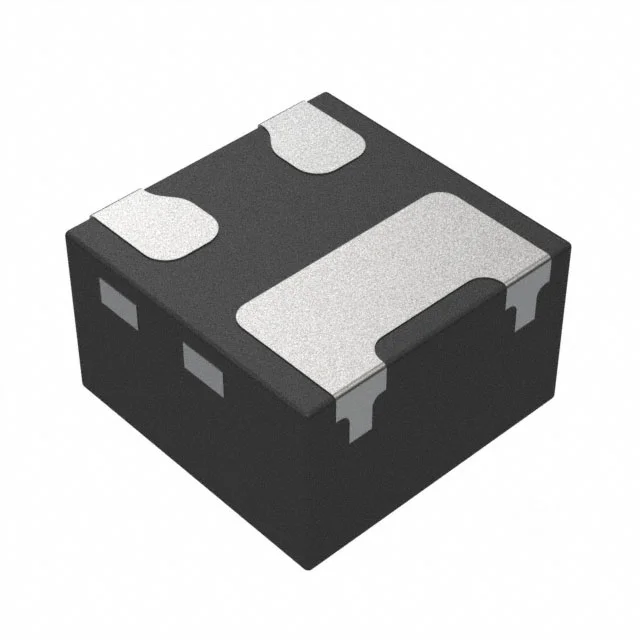

NX7002BKHH
MOSFET N-CH 60V 350MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NX7002BK
NX7002BKHH Hakkında
NX7002BKHH, Nexperia tarafından üretilen N-channel MOSFET transistördür. 60V drain-source gerilimi ve 350mA sürekli dren akımı ile tasarlanan bu bileşen, düşük RDS(on) değeri (2.8Ω @ 10V) sayesinde enerji verimliliği gerektiren uygulamalarda tercih edilir. DFN0606-3 yüzeye monte paketinde sunulan komponent, küçük boyut ve ısıl yönetim avantajları ile mobil cihazlar, güç yönetimi devreleri, anahtar uygulamaları ve entegre devreler içinde sürücü fonksiyonu görmek üzere tasarlanmıştır. -55°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 350mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 22.2 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 380mW (Ta), 2.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.8Ohm @ 200mA, 10V |
| Supplier Device Package | DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
