Transistörler - FET, MOSFET - Tekil

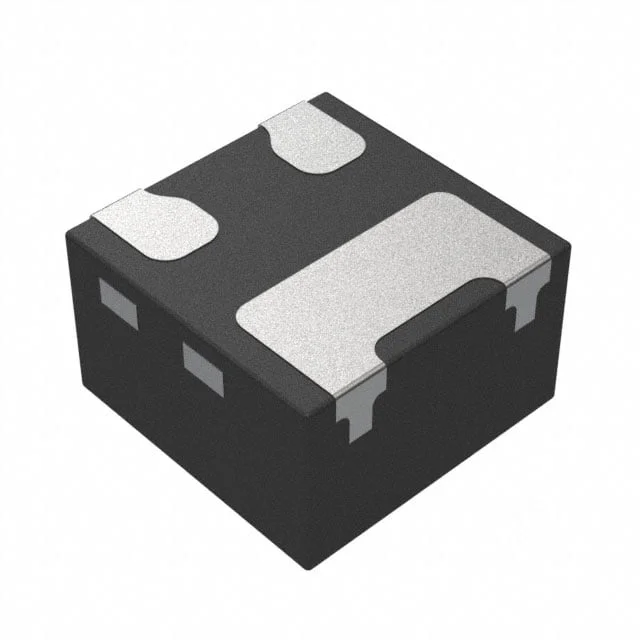

NX5008NBKHH
MOSFET N-CH 50V 350MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NX5008
NX5008NBKHH Hakkında
NX5008NBKHH, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 50V drain-source voltaj ve 350mA sürekli drenaj akımı kapasitesi ile tasarlanmıştır. DFN0606-3 yüzey montaj paketinde sunulan bu bileşen, geniş sıcaklık aralığında (-55°C ile 150°C arası) güvenilir çalışma sağlar. 2.8Ohm maksimum RDS(on) değeri ile düşük geçiş kaybı sunar. Yüksek hızlı anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve genel amaçlı DC anahtarlama uygulamalarında kullanılır. 30pF input capacitance ve 0.7nC gate charge değerleri hızlı komütasyon için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 350mA (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 30 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 380mW (Ta), 2.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.8Ohm @ 200mA, 4.5V |
| Supplier Device Package | DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
