Transistörler - FET, MOSFET - Tekil
NX138BKHH

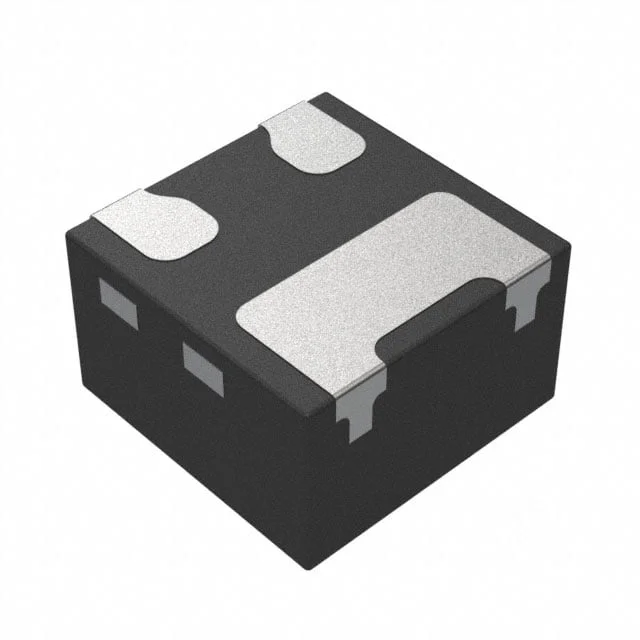

MOSFET N-CH 60V 380MA DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NX138
NX138BKHH Hakkında
NX138BKHH, Nexperia tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilim kapasitesine ve 380mA sürekli drenaj akımına sahiptir. DFN0606-3 yüzey montaj paketinde sunulan bu bileşen, düşük RDS(on) değeri (2.3Ω @ 380mA, 10V) ile kompakt uygulamalarda anahtarlama ve güç yönetimi görevlerinde kullanılır. -55°C ile 150°C arasında çalışabilen bu transistör, mobil cihazlar, DC-DC dönüştürücüler, güç amplifikatörleri ve IoT uygulamalarında yaygın olarak tercih edilmektedir. 0.7nC gate charge ve 20pF input capacitance değerleri hızlı anahtarlama işlemleri için uygun karakteristikler sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 380mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 20 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 380mW (Ta), 2.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.3Ohm @ 380mA, 10V |
| Supplier Device Package | DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
