Transistörler - FET, MOSFET - Tekil
NX138AKHH

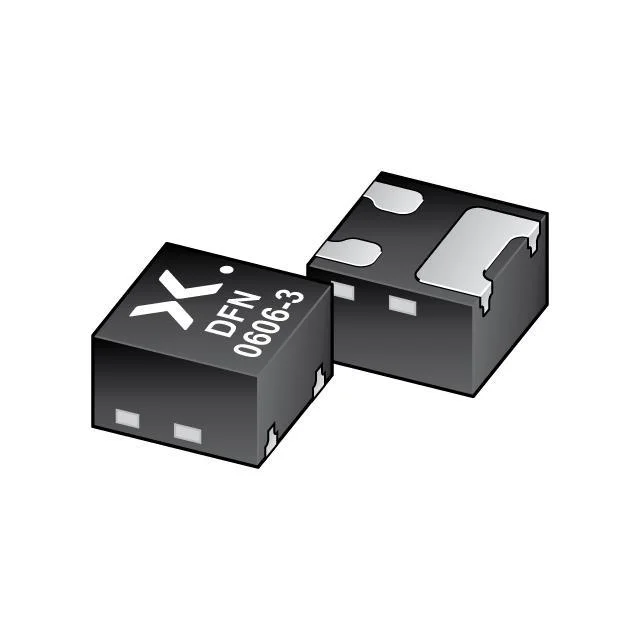

NX138AKH/SOT8001/DFN0606-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NX138AKH
NX138AKHH Hakkında
NX138AKHH, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source voltajında 260mA sürekli drenaj akımı sağlar. DFN0606-3 kompakt yüzey montajlı paketinde sunulan bu bileşen, düşük gate yükü (0.6nC) ve çalışma sırasında minimal input kapasitansı (15pF) ile hızlı anahtarlamalar gerektiren uygulamalarda kullanılır. 4.2Ω maksimum RDS(on) değeri ile güç kayıplarını kontrol eder. -55°C ile 150°C geniş sıcaklık aralığında çalışabilen NX138AKHH, DC-DC dönüştürücüler, güç yönetimi devreleri ve genel amaçlı anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 260mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 15 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 360mW (Ta), 2.3W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.2Ohm @ 190mA, 10V |
| Supplier Device Package | DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
