Transistörler - FET, MOSFET - Tekil

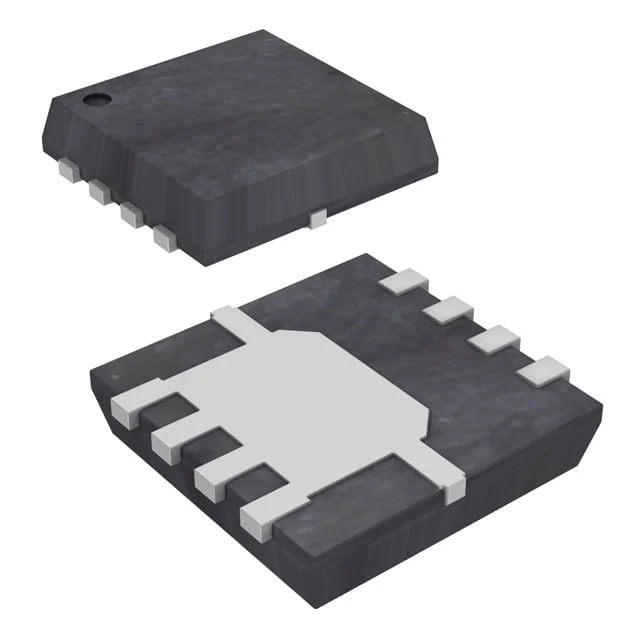

NVTFS003N04CTAG
MOSFET N-CH 40V 22A/103A 8WDFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NVTFS003N04C
NVTFS003N04CTAG Hakkında
NVTFS003N04CTAG, onsemi tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 22A sürekli drain akımı (Ta) ile tasarlanmıştır. Tc şartlarında 103A akım taşıma kapasitesine sahiptir. 8-PowerWDFN (3.3x3.3mm) yüzeye monte pakette sunulan bu bileşen, 3.5mΩ on-direnci ile düşük güç kaybı sağlar. Gate charge değeri 23nC olup, -55°C ile 175°C arasında çalışabilir. Anahtarlama uygulamaları, dc-dc dönüştürücüler, motor sürücüleri ve güç yönetimi devrelerinde kullanılır. ±20V gate gerilimi toleransı ve 1600pF input kapasitansı ile hızlı komütasyon özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta), 103A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 23 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1600 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 69W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.5mOhm @ 50A, 10V |
| Supplier Device Package | 8-WDFN (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 60µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
