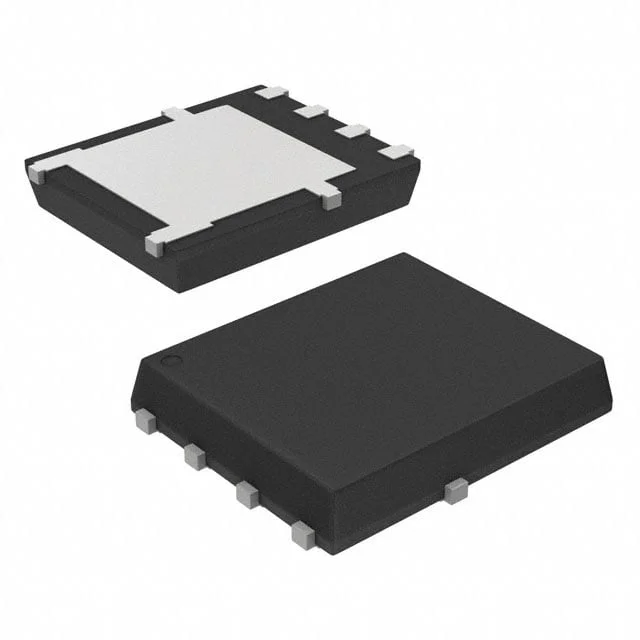

NVMFS6H864NLWFT1G
MOSFET N-CH 80V 7A/22A 5DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NVMFS6H864NLWFT1G
NVMFS6H864NLWFT1G Hakkında
NVMFS6H864NLWFT1G, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 80V drain-source gerilim kapasitesi ve 22A sürekli drenaj akımı (Tc) ile yüksek akım uygulamaları için tasarlanmıştır. 5DFN (5x6) yüzeye monte paket ile kompakt tasarımlara uyumludur. 29mOhm maksimum on-resistance değeri ile güç kaybını minimize eder. Rds On karakteristiği 10V gate geriliminde ölçülmüştür. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahip olup, 33W güç dağılımı kapasitesi (Tc) bulunmaktadır. Gate charge değeri 10V'ta 9nC ile hızlı anahtarlama özelliği sağlar. Motor kontrol devreleri, güç dönüştürücüleri, LED sürücüleri ve endüstriyel anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta), 22A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 431 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN, 5 Leads |
| Part Status | Active |
| Power Dissipation (Max) | 3.5W (Ta), 33W (Tc) |
| Rds On (Max) @ Id, Vgs | 29mOhm @ 5A, 10V |
| Supplier Device Package | 5-DFN (5x6) (8-SOFL) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 20µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
