Transistörler - FET, MOSFET - Tekil

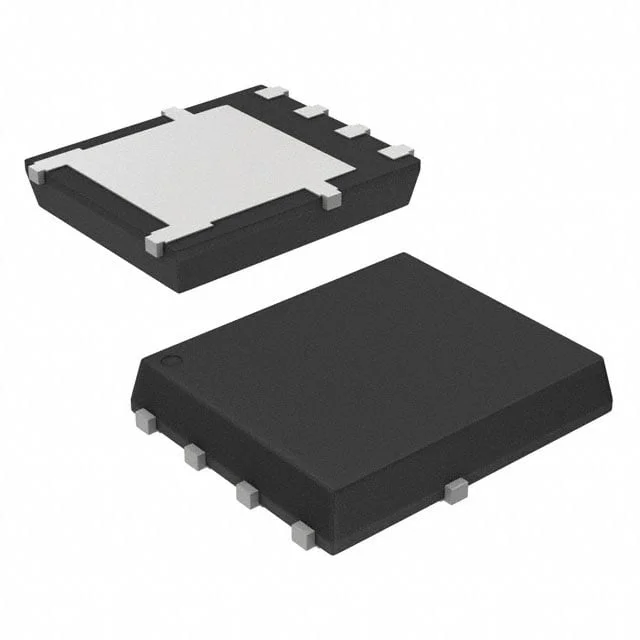

NVMFS5A140PLZWFT3G
MOSFET P-CH 40V 20A/140A 5DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NVMFS5A140
NVMFS5A140PLZWFT3G Hakkında
NVMFS5A140PLZWFT3G, onsemi tarafından üretilen P-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 20A sürekli akım (Ta), 140A soğutma levhası ile akım kapasitesine sahiptir. 5DFN (5x6mm) yüzey montaj paketi ile tasarlanmıştır. 4.2mΩ maksimum RDS(on) değeri sayesinde düşük güç kaybı sağlar. ±20V maksimum gate gerilimi ile kontrol edilebilir. -55°C ile 175°C arasında çalışabilir. Güç yönetimi, anahtarlama devreleri, motor kontrolü ve batarya yönetimi uygulamalarında kullanılır. Maksimum 200W güç dağıtımı (Tc) kapasitesi ile yüksek entegrasyon gerektiren tasarımlara uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta), 140A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 136 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7400 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN, 5 Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.8W (Ta), 200W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.2mOhm @ 50A, 10V |
| Supplier Device Package | 5-DFN (5x6) (8-SOFL) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
