Transistörler - FET, MOSFET - Tekil

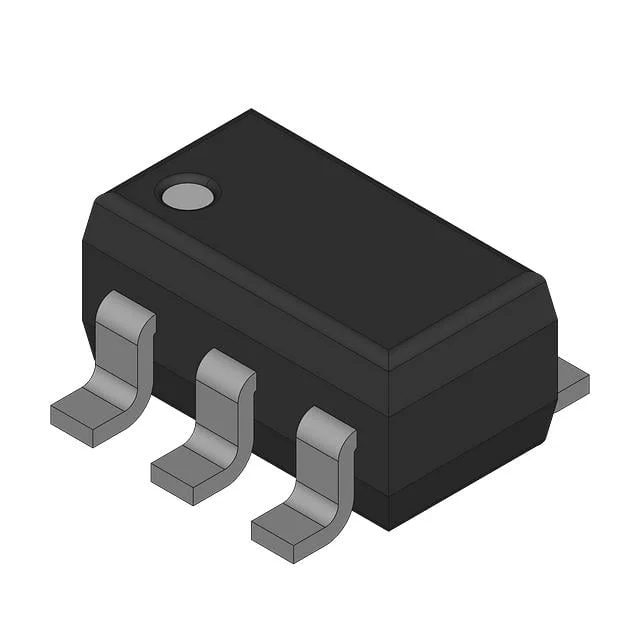

NVGS3443T1G
SINGLE P-CHANNEL POWER MOSFET -2
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-23-6 Thin
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NVGS3443
NVGS3443T1G Hakkında
NVGS3443T1G, Rochester Electronics tarafından üretilen tek kanal P-Channel Power MOSFET'tir. SOT-23-6 yüzey montajlı paket ile sunulan bu transistör, 20V Drain-Source gerilimi ve 3.1A sürekli dren akımı kapasitesi ile çalışır. 65mOhm on-state direnç (Rds On) değeri ile düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu bileşen, anahtarlama devreleri, güç yönetimi uygulamaları ve ses-video elektronik cihazlarında kullanılır. 15nC gate charge ve 565pF input kapasitans özellikleri ile hızlı komütasyon performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.1A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 565 pF @ 5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 65mOhm @ 4.4A, 4.5V |
| Supplier Device Package | 6-TSOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
