Transistörler - FET, MOSFET - Tekil

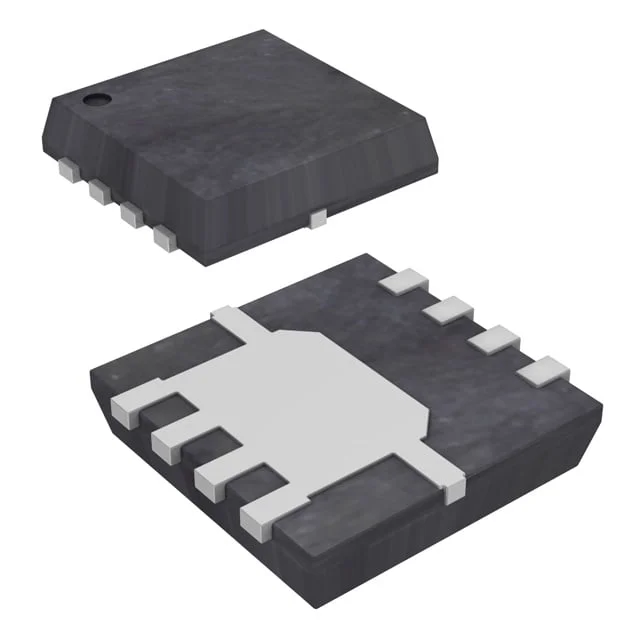

NTTFS4H05NTWG
MOSFET N-CH 25V 22.4A/94A 8WDFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NTTFS4H05NT
NTTFS4H05NTWG Hakkında
NTTFS4H05NTWG, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 25V drain-source gerilimi ve 94A maksimum drain akımı (Tc) ile yüksek akım uygulamalarında kullanılır. 3.3 mΩ (10V, 30A) düşük on-resistance değeri, enerji verimli tasarımlarda güç kaybını minimize eder. 8-PowerWDFN paket tipi, kompakt PCB tasarımlarına uygun yüzey montajlı konfigürasyondadır. Anahtarlama uygulamaları, motor kontrol devreleri, güç yönetimi ve DC-DC dönüştürücülerde yaygın olarak tercih edilir. Maksimum çalışma sıcaklığı 150°C'dir. Not: Bu ürün üretimden kaldırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22.4A (Ta), 94A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18.9 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1205 pF @ 12 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.66W (Ta), 46.3W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.3mOhm @ 30A, 10V |
| Supplier Device Package | 8-WDFN (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
