Transistörler - FET, MOSFET - Tekil
NTNS5K0P021ZTCG

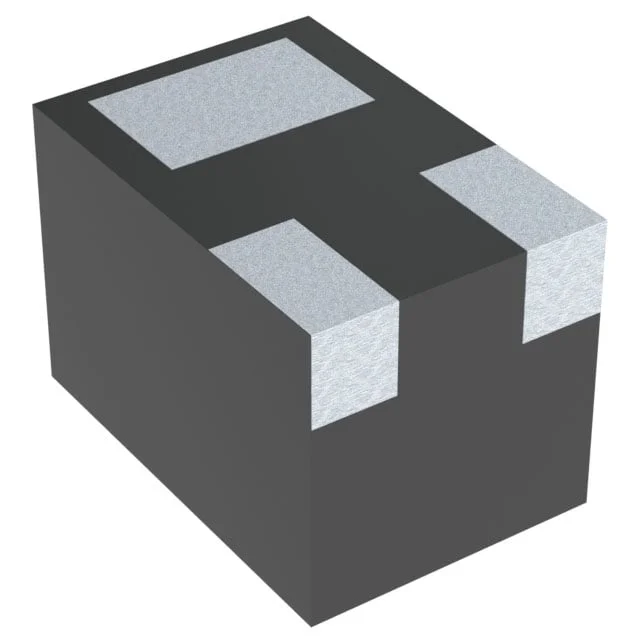

MOSFET P-CH 20V 127MA 3XDFN
- Üretici
- onsemi
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NTNS5K0P021
NTNS5K0P021ZTCG Hakkında
NTNS5K0P021ZTCG, onsemi tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 127mA sürekli drenaj akımı ile küçük sinyalli anahtarlama ve kontrol uygulamalarında kullanılır. 3-XDFN yüzey monte paketi ile kompakt devre tasarımlarına uygun olup, 5Ω maksimum RDS(on) değeri düşük kayıp iletkenliliği sağlar. -55°C ile +150°C geniş çalışma sıcaklık aralığında stabil performans gösterir. Tüketici elektroniği, güç yönetimi devreleri ve pil şarj uygulamalarında yaygın olarak tercih edilir. Not: Bu bileşen üretimden kaldırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 127mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 12.8 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 125mW (Ta) |
| Rds On (Max) @ Id, Vgs | 5Ohm @ 100mA, 4.5V |
| Supplier Device Package | 3-XDFN (0.42x0.62) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
