Transistörler - FET, MOSFET - Tekil

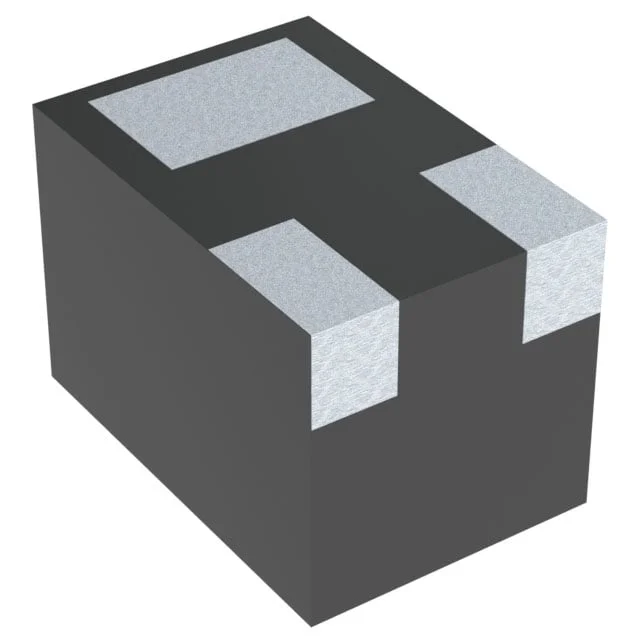

NTNS2K1P021ZTCG
MOSFET P-CH 20V 127MA 3XDFN
- Üretici
- onsemi
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NTNS2K1P021Z
NTNS2K1P021ZTCG Hakkında
NTNS2K1P021ZTCG, onsemi tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj desteği ve 127mA sürekli drain akımı ile düşük güç uygulamalarında kullanılır. 3-XDFN 0.42x0.62mm yüzey montajlı pakette sunulur. Maksimum 5Ω RDS(on) değeri ile verimli anahtarlama sağlar. -55°C ile +150°C çalışma sıcaklık aralığında güvenilir performans gösterir. Gümrük kapıları, anahtarlama uygulamaları, düşük güçlü load kontrol ve batarya yönetim sistemlerinde tercih edilir. 1V eşik voltajı ile CMOS/LVCMOS lojik seviyeleriyle uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 127mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 12800 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 125mW (Ta) |
| Rds On (Max) @ Id, Vgs | 5Ohm @ 100mA, 4.5V |
| Supplier Device Package | 3-XDFN (0.42x0.62) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
