Transistörler - FET, MOSFET - Tekil

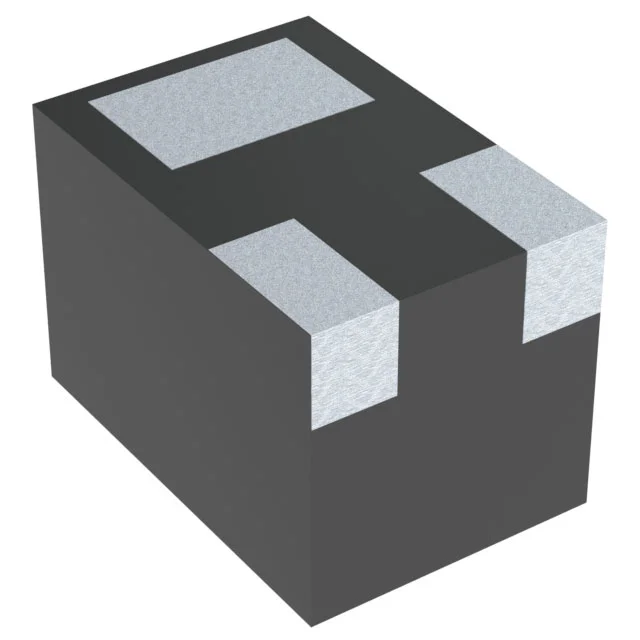

NTNS0K8N021ZTCG
MOSFET N-CH 20V 220MA 3XDFN
- Üretici
- onsemi
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NTNS0K8N021Z
NTNS0K8N021ZTCG Hakkında
onsemi tarafından üretilen NTNS0K8N021ZTCG, N-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 220mA sürekli drain akımı kapasitesiyle çalışan bu bileşen, 3-XDFN yüzey montajlı paket formatında sunulmaktadır. 4.5V gate voltajında 1.5Ohm maksimum RDS(ON) direnci ile düşük iletim kaybı sağlar. -55°C ile +150°C sıcaklık aralığında güvenilir çalışma yapan bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri, LED sürücüleri ve düşük güçlü motor kontrol sistemlerinde kullanılır. 125mW maksimum güç tüketimi ve 12.3pF giriş kapasitesi hızlı anahtarlama işlemlerine uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 220mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 12.3 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 125mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1.5Ohm @ 100mA, 4.5V |
| Supplier Device Package | 3-XDFN (0.42x0.62) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
