Transistörler - FET, MOSFET - Tekil

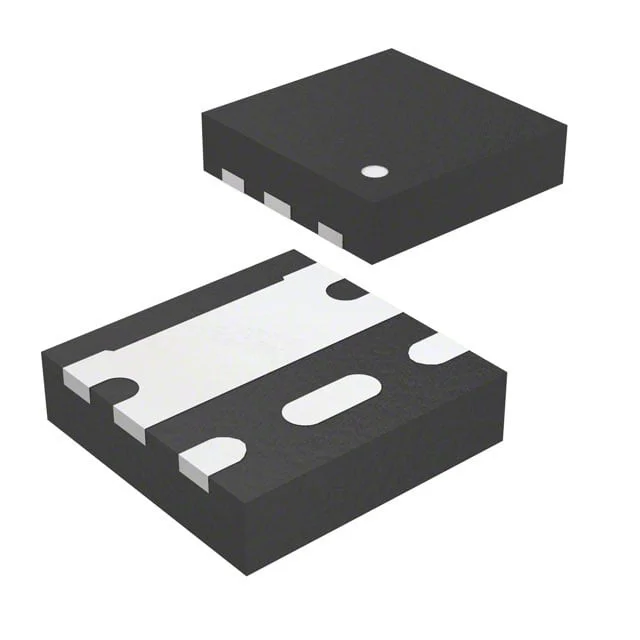

NTLJS5D0N03CTAG
MOSFET N-CH 30V 11.2A 6PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-VQFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NTLJS5D0N03C
NTLJS5D0N03CTAG Hakkında
NTLJS5D0N03CTAG, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 11.2A sürekli drain akımı kapasitesine sahiptir. 4.38mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 6-PQFN (2x2mm) yüzey montaj paketinde sunulmaktadır. -55°C ile +150°C arasında çalışabilir. Gate charge karakteristiği 18nC ve giriş kapasitansi 1255pF'dir. Bu transistör, anahtarlama uygulamaları, motor sürücüleri, güç yönetimi devreleri, DC-DC dönüştürücüler ve yük anahtarlaması gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.2A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1255 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 860mW (Ta) |
| Rds On (Max) @ Id, Vgs | 4.38mOhm @ 10A, 10V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
