Transistörler - FET, MOSFET - Tekil

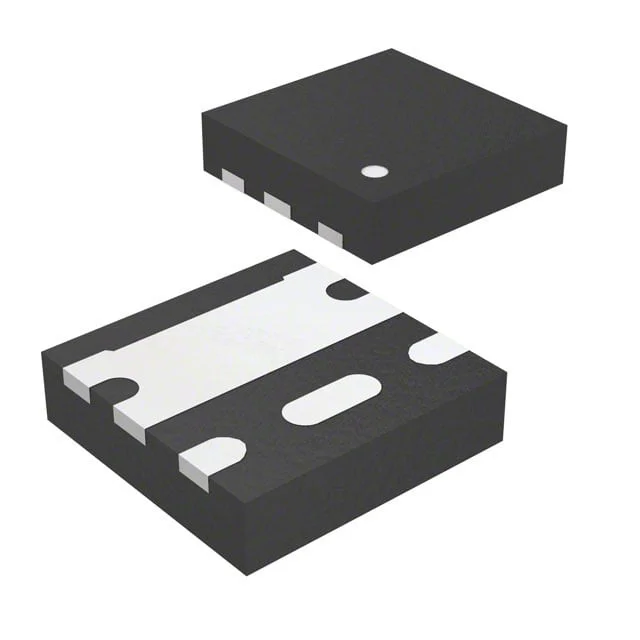

NTLJS3D9N03CTAG
MOSFET N-CH 30V 10.3A 6PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-VQFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NTLJS3D9N03C
NTLJS3D9N03CTAG Hakkında
NTLJS3D9N03CTAG, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilimi ve 10.3A sürekli drenaj akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 4.9mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 6-pin PowerWDFN (2x2mm) yüzey montaj paketinde sunulur. Anahtarlama devrelerinde, DC-DC konvertörlerde, motor kontrol ve güç yönetimi uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışır ve 860mW maksimum güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.3A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1565 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerWDFN |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 860mW (Ta) |
| Rds On (Max) @ Id, Vgs | 4.9mOhm @ 10A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
