Transistörler - FET, MOSFET - Tekil

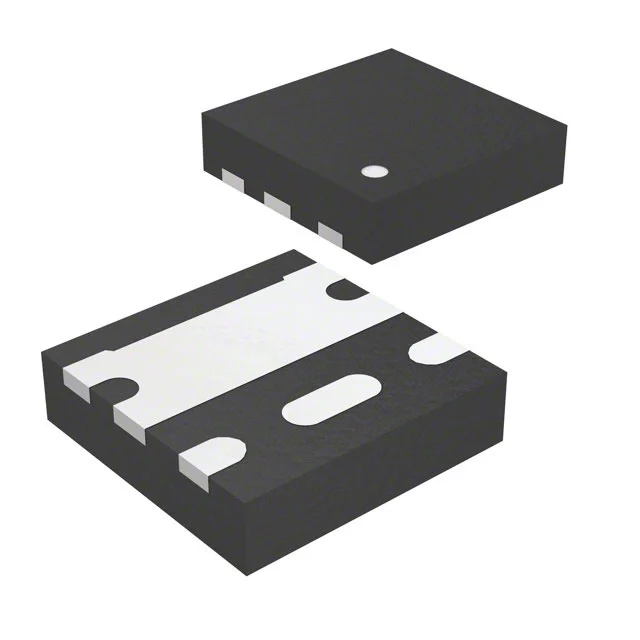

NTLJS3D0N02P8ZTAG
MOSFET N-CH 20V 12.1A 6PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-VQFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NTLJS3D0N02P8Z
NTLJS3D0N02P8ZTAG Hakkında
NTLJS3D0N02P8ZTAG, onsemi tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltaj ve 12.1A sürekli drenaj akımı ile düşük güç uygulamalarında kullanılır. 3.8mΩ (4.5V, 10A'da) düşük on-direnci, hızlı anahtarlama ve düşük kapasite değerleri ile verimli güç yönetimi sağlar. Surface mount 6-PQFN paketi ile kompakt tasarımlar için uygundur. Mobil cihazlar, batarya yönetimi, LED sürücüleri, DC-DC dönüştürücüler ve genel amaçlı anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında güvenilir çalışma sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12.1A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2165 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 860mW (Ta) |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 10A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
