Transistörler - FET, MOSFET - Tekil

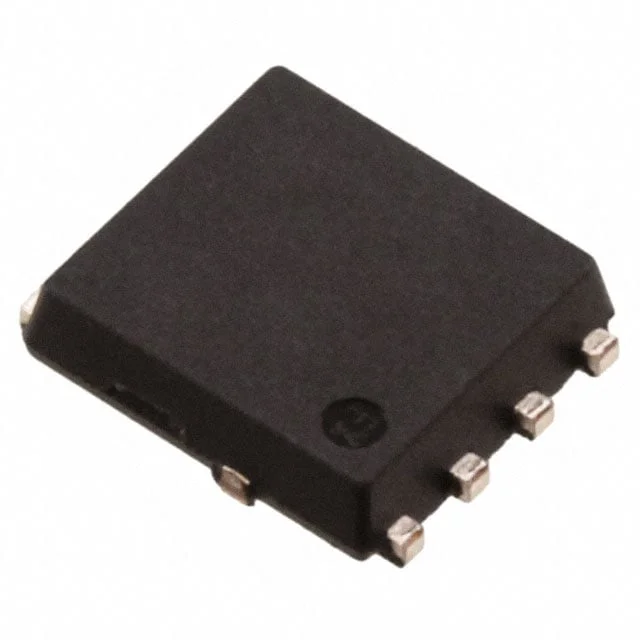

NP75N04YUG-E1-AY
MOSFET N-CH 40V 75A 8HSON
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NP75N04YUG
NP75N04YUG-E1-AY Hakkında
NP75N04YUG-E1-AY, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 75A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 4.8mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 8-HSON SMD paket içinde sunulan bu bileşen, motor kontrol, güç yönetimi, şarj kontrol devreleri, DC-DC konvertörleri ve endüstriyel anahtarlama uygulamalarında kullanılabilir. Maksimum 175°C çalışma sıcaklığında ve ±20V gate-source geriliminde çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 116 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6450 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 8-SMD, Flat Lead Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta), 138W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.8mOhm @ 37.5A, 10V |
| Supplier Device Package | 8-HSON |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
