Transistörler - FET, MOSFET - Tekil

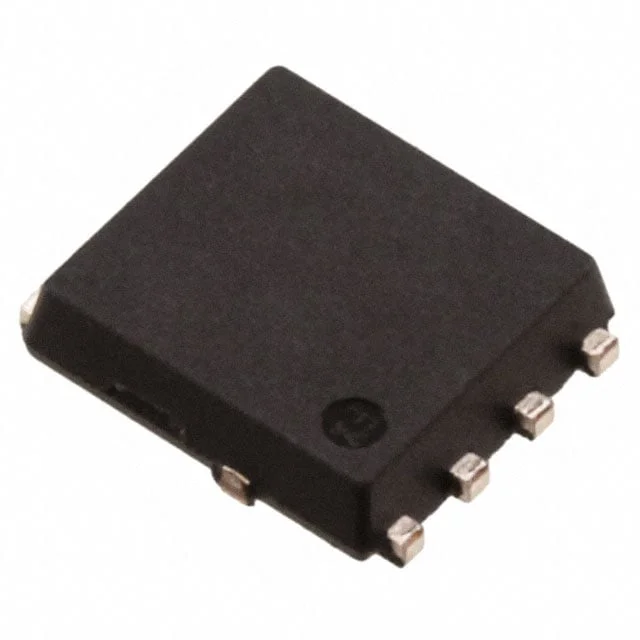

NP74N04YUG-E1-AY
MOSFET N-CH 40V 75A 8HSON
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NP74N04
NP74N04YUG-E1-AY Hakkında
NP74N04YUG-E1-AY, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V Vdss ve 75A sürekli drenaj akımı kapasitesiyle güç elektronik uygulamalarında anahtarlama işlevini gerçekleştirir. 5.5mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 8-HSON SMD paketlemesiyle kompakt PCB tasarımlarına uygun olup, -40°C ile +175°C işletme sıcaklık aralığında çalışır. Motor kontrol, DC-DC konvertörler, güç kaynakları ve enerji yönetim sistemlerinde yaygın olarak kullanılır. Düşük kapasite ve yüksek anahtarlama hızı özellikleriyle hızlı sinyal işleme gerektiren devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 96 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5430 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 8-SMD, Flat Lead Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta), 120W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.5mOhm @ 37.5A, 10V |
| Supplier Device Package | 8-HSON |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
