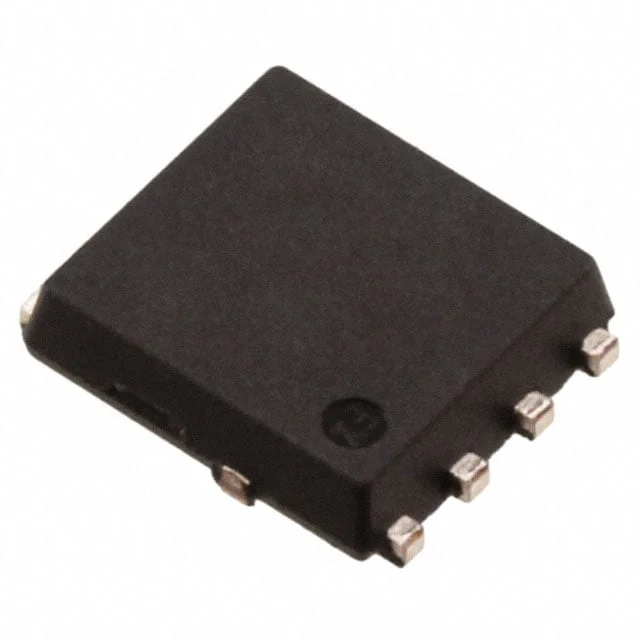

NP33N06YDG-E1-AY
MOSFET N-CH 60V 33A 8HSON
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NP33N06YDG
NP33N06YDG-E1-AY Hakkında
NP33N06YDG-E1-AY, Renesas Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilim ve 33A sürekli drain akımı kapasitesine sahip bu bileşen, düşük on-state direnci (14mOhm @ 10V) sayesinde güç kayıplarını minimize eder. 8-HSON (8-SMD, Flat Lead Exposed Pad) yüzey montajlı pakette sunulan transistör, 175°C'ye kadar çalışabilir. Gate charge 78nC ve input capacitance 3900pF değerleriyle hızlı anahtarlama özelliği sağlar. DC-DC konvertörler, motor kontrol devreleri, güç yönetim uygulamaları ve endüstriyel anahtarlama devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 33A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 78 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3900 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 8-SMD, Flat Lead Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta), 97W (Tc) |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 16.5A, 10V |
| Supplier Device Package | 8-HSON |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
