Transistörler - FET, MOSFET - Tekil

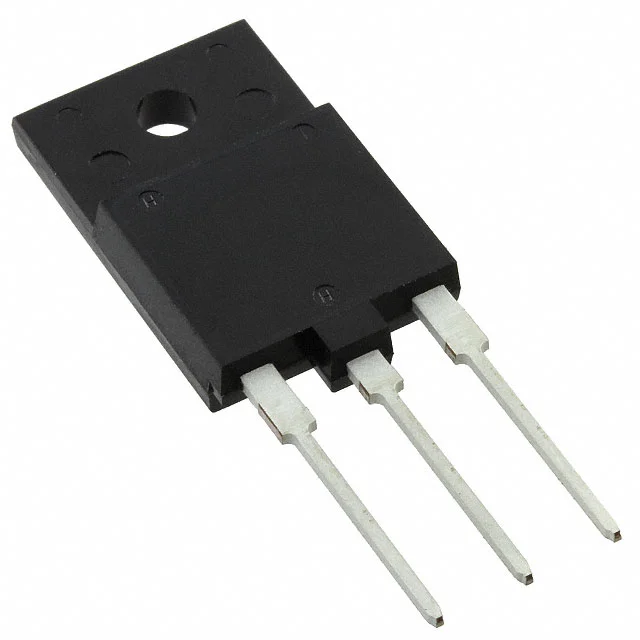

NDUL03N150CG
MOSFET N-CH 1500V 2.5A TO3P
- Üretici
- onsemi
- Paket/Kılıf
- TO-3PL
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NDUL03N150CG
NDUL03N150CG Hakkında
NDUL03N150CG, onsemi tarafından üretilen 1500V yüksek voltajlı N-Channel MOSFET transistörüdür. TO-3PL paketinde sunulan bu bileşen, 2.5A sürekli dren akımı kapasitesi ve 10.5Ω maksimum RDS(on) değeri ile yüksek gerilim uygulamalarında kullanılır. 34nC gate charge ve 650pF input capacitance özellikleri ile hızlı anahtarlama performansı sağlar. Endüstriyel güç kaynakları, motor kontrol devreleri, yüksek voltaj DC-DC konvertörleri ve anahtarlamalı modülatör uygulamalarında tercih edilir. ±30V maksimum gate-source gerilimi ve 150°C çalışma sıcaklığı ile güvenilir işletme imkanı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 34 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 650 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3PL |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.5Ohm @ 1.25A, 10V |
| Supplier Device Package | TO-3P(L) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
