Transistörler - FET, MOSFET - Tekil

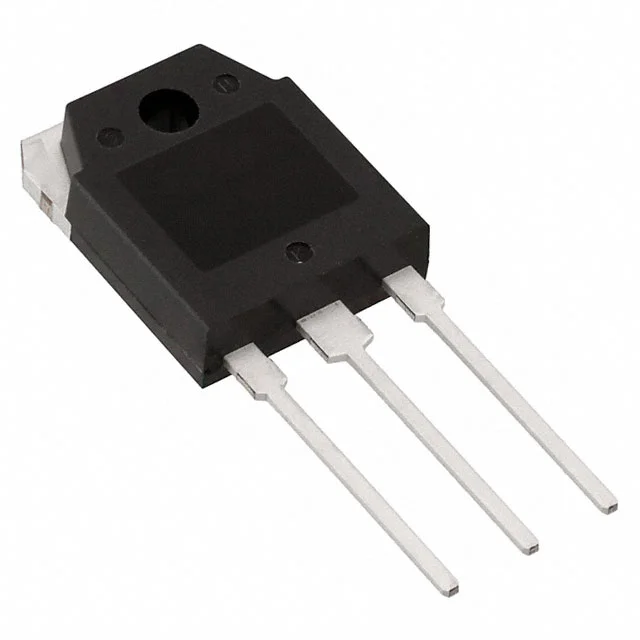

NDTL03N150CG
MOSFET N-CH 1500V 2.5A TO3P
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3PL
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NDTL03N150CG
NDTL03N150CG Hakkında
NDTL03N150CG, Rochester Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 1500V drain-source voltajı ve 2.5A sürekli drain akımı ile yüksek voltaj uygulamalarında kullanılır. TO-3PL paket tipinde DIP montajı sağlar. 10V gate sürme voltajında 10.5Ohm on-resistance ve 34nC gate yükü ile anahtarlama işlemlerinde düşük kayıp sunar. 650pF input kapasitansı ve ±30V maksimum gate voltajı belirtimleriyle hassas kontrol gerektiren devrelerde yer alır. 150°C maksimum junction sıcaklığında çalışabilen bileşen, güç elektronikleri, yüksek voltaj dönüştürücüler ve kontrol devrelerinde uygulanır. Ürün tasnifi itibariyle kullanımdan kaldırılmıştır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 34 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 650 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3PL |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 140W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.5Ohm @ 1.25A, 10V |
| Supplier Device Package | TO-3P(L) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
