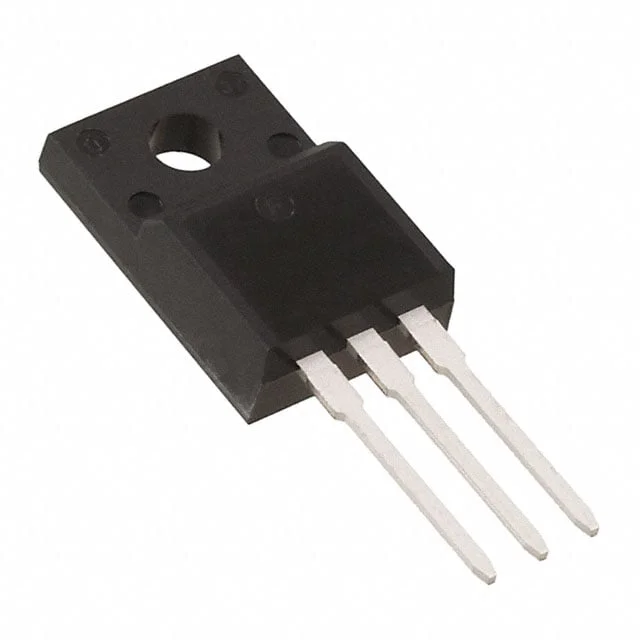

NDFPD1N150CG
MOSFET N-CH 1500V 100MA TO220-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NDFPD1N150CG
NDFPD1N150CG Hakkında
NDFPD1N150CG, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 1500V drain-source gerilim dayanımı ve 100mA sürekli dren akımı ile yüksek gerilim uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, anahtarlama devreleri, güç yönetimi, AC/DC dönüştürücüler ve yüksek gerilim kontrol sistemlerinde yer alır. 10V gate sürücü gerilimi ile kontrol edilir, maksimum 150Ω RDS(on) direnci ve 4.2nC gate yükü özellikleri bulunmaktadır. ±30V maksimum gate-source gerilimi ile esnek uygulama tasarımı sunar. Maksimum çalışma sıcaklığı 150°C (TJ) dir. Şu anda üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 80 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 150Ohm @ 50mA, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
