Transistörler - FET, MOSFET - Tekil

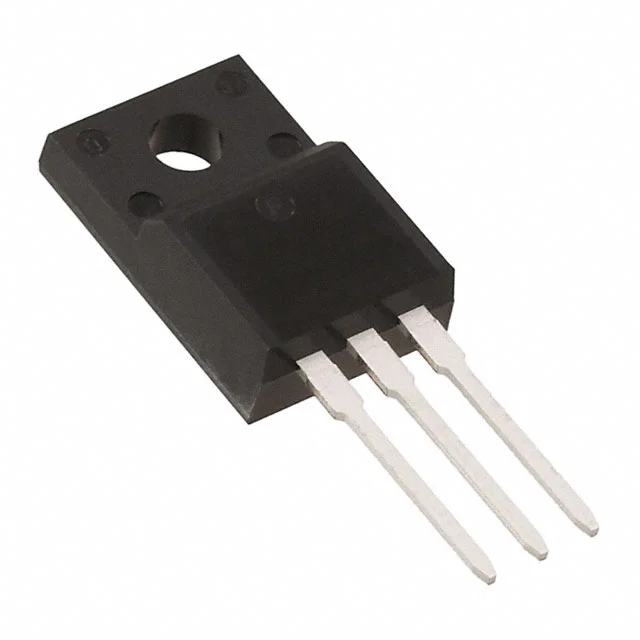

NDFP03N150CG
MOSFET N-CH 1500V 2.5A TO220-3
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- NDFP03N150CG
NDFP03N150CG Hakkında
NDFP03N150CG, onsemi tarafından üretilen N-Channel MOSFET transistördür. 1500V Drain-Source gerilimi ve 2.5A sürekli dren akımı kapasitesi ile yüksek gerilim uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu komponentin maksimum Rds On değeri 10.5Ω (1A, 10V koşullarında) olup, 150°C'ye kadar çalışabilir. 34nC gate charge ve 650pF input capacitance özellikleri ile hızlı anahtarlama performansı sunar. Endüstriyel güç denetim devrelerinde, kaynak üniteleri, motor kontrol ve yüksek gerilim anahtarlama uygulamalarında yaygın olarak kullanılmaktadır. Cihaz ±30V maksimum gate gerilimi ile çalıştırılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Ta) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 34 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 650 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 32W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.5Ohm @ 1A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
