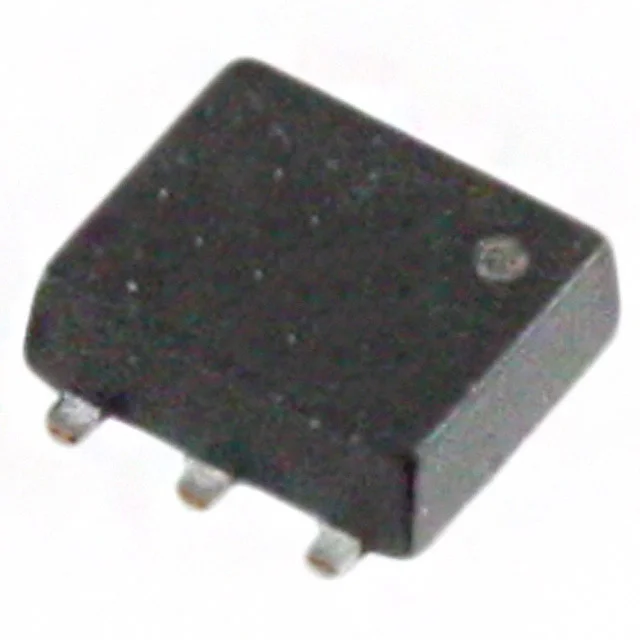

MTM761110LBF
MOSFET P-CH 12V 4A WSMINI6
- Üretici
- Panasonic
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MTM761110
MTM761110LBF Hakkında
MTM761110LBF, Panasonic tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source gerilimi (Vdss) ve 4A sürekli drain akımı (Id) ile tasarlanmıştır. WSMini6 yüzey montaj paketinde sunulan bu bileşen, 34mΩ maksimum on-direnç (Rds On) değerine sahiptir. ±8V gate-source gerilimi (Vgs) aralığında çalışır ve 150°C maksimum çalışma sıcaklığını destekler. 700mW güç tüketimi toleransı ile bu MOSFET, anahtarlama devrelerinde, güç yönetimi uygulamalarında ve düşük voltaj kontrol sistemlerinde kullanılır. 1.8V ve 4.5V sürücü gerilimlerinde optimize edilmiştir. Not: Bu parça üretimi durdurulmuş (obsolete) durumda olup, alternatif bileşen seçimi önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 1400 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 700mW (Ta) |
| Rds On (Max) @ Id, Vgs | 34mOhm @ 1A, 4.5V |
| Supplier Device Package | WSMini6-F1-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
