Transistörler - FET, MOSFET - Tekil

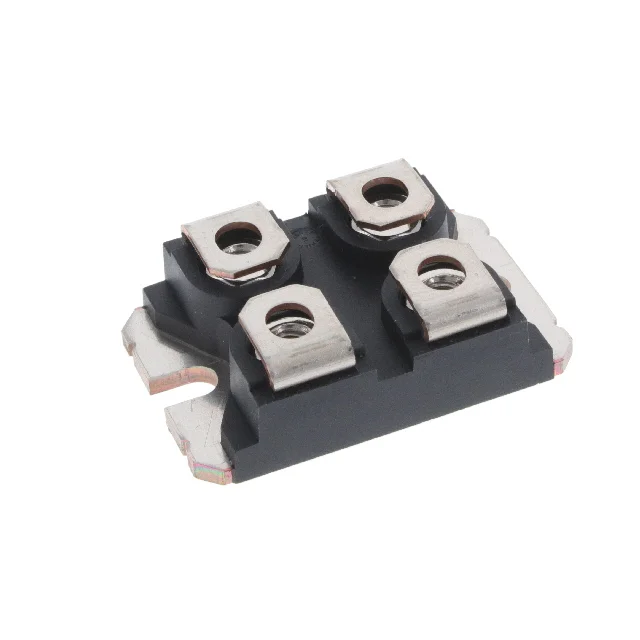

MSC40SM120JCU3
SICFET N-CH 1.2KV 55A SOT227
- Üretici
- Microchip Technology
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MSC40SM120JCU3
MSC40SM120JCU3 Hakkında
MSC40SM120JCU3, Microchip Technology tarafından üretilen Silicon Carbide (SiCFET) teknolojisine dayalı bir N-Channel MOSFET transistördür. 1200V drain-source voltaj kapasitesi ve 55A sürekli drain akımı ile yüksek voltaj uygulamalarında kullanılır. SOT-227 (ISOTOP®) miniBLOC paketlemesi ile sağlanır. 50mOhm maksimum on-state direnci ve 245W güç harcama kapasitesi ile endüstriyel konvertörler, inverterler, güç kaynakları ve elektrik motor sürücüleri gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 55A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 20V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 137 nC @ 20 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1990 pF @ 1000 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power Dissipation (Max) | 245W (Tc) |
| Rds On (Max) @ Id, Vgs | 50mOhm @ 40A, 20V |
| Supplier Device Package | SOT-227 (ISOTOP®) |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +25V, -10V |
| Vgs(th) (Max) @ Id | 2.7V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
