Transistörler - FET, MOSFET - Tekil

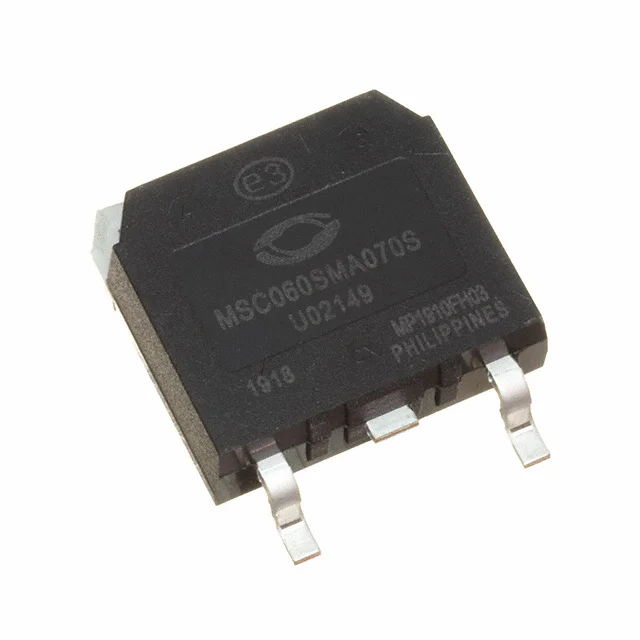

MSC060SMA070S
SICFET N-CH 700V 37A D3PAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-268-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MSC060SMA070S
MSC060SMA070S Hakkında
MSC060SMA070S, Microchip Technology tarafından üretilen Silicon Carbide (SiCFET) teknolojisine dayalı N-Channel MOSFET transistördür. 700V drain-source gerilim kapasitesi ve 37A sürekli dren akımı ile yüksek güç uygulamalarında kullanılır. 75mΩ RDS(on) değeri ile düşük iletim kayıpları sağlar. Gate charge 56nC olup hızlı anahtarlama özelliği vardır. TO-268-3 D³Pak paketinde sunulan bu transistör, -55°C ile 175°C arasında çalışabilir. Endüstriyel konverter, motor kontrol, güç yönetimi ve yüksek voltaj anahtarlama uygulamalarında tercih edilir. 130W maksimum güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 37A (Tc) |
| Drain to Source Voltage (Vdss) | 700 V |
| Drive Voltage (Max Rds On, Min Rds On) | 20V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 56 nC @ 20 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1175 pF @ 700 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-268-3, D³Pak (2 Leads + Tab), TO-268AA |
| Part Status | Active |
| Power Dissipation (Max) | 130W (Tc) |
| Rds On (Max) @ Id, Vgs | 75mOhm @ 20A, 20V |
| Supplier Device Package | D3PAK |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +23V, -10V |
| Vgs(th) (Max) @ Id | 2.4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
