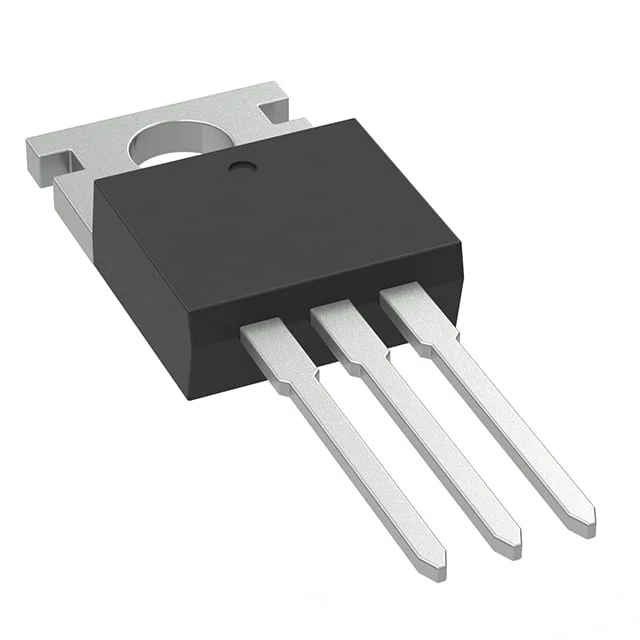

MCP60P06-BP
P-CHANNEL MOSFET, TO-220AB(H) PA
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCP60P06
MCP60P06-BP Hakkında
MCP60P06-BP, Micro Commercial Components tarafından üretilen P-channel MOSFET transistörüdür. TO-220-3 paketinde sunulan bu bileşen, 60A sürekli drenaj akımı ve 60V drain-source gerilimi ile orta güç uygulamalarında kullanılır. 18mΩ (10V, 20A koşullarında) düşük Rds(On) değeri ile verimli anahtarlama sağlar. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Motor kontrol devreleri, güç kaynakları, yük anahtarlaması ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. 130W maksimum güç dağılımı kapasitesi bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 75 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5814 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 130W (Tc) |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 20A, 10V |
| Supplier Device Package | TO-220AB (H) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
