Transistörler - FET, MOSFET - Tekil

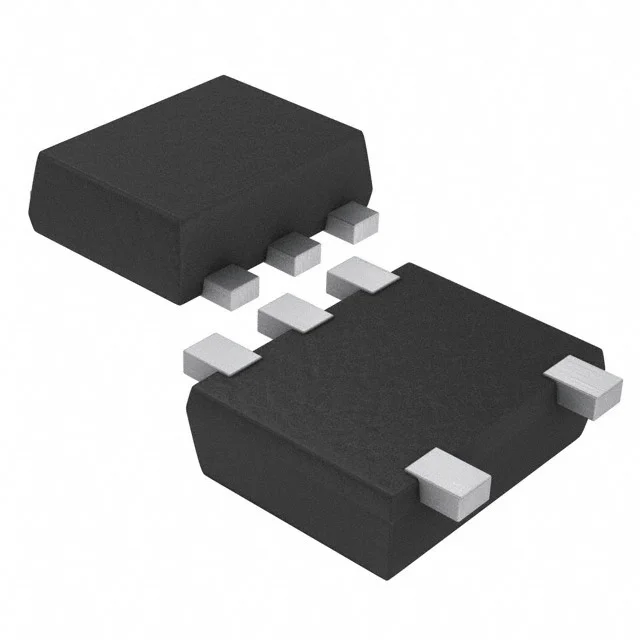

MCH5837-TL-E
MOSFET N-CH 20V 2A 5MCPH
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCH5837
MCH5837-TL-E Hakkında
MCH5837-TL-E, Rochester Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 2A sürekli drain akımı ile çalışan bu bileşen, anahtarlama uygulamalarında kullanılır. Entegre Schottky diyotu sayesinde ters akım koruması sağlar. 145mΩ on-direnci ve düşük kapasitans değerleri ile hızlı anahtarlama işlemleri gerçekleştirir. 6-SMD (5 bacak) yüzey monte paketinde sunulan bu transistör, güç kaynakları, motor sürücüleri, LED kontrolü ve DC-DC dönüştürücü devreleri gibi uygulamalarda yer alır. Maksimum 800mW güç tüketimi ve 150°C çalışma sıcaklığı ile endüstriyel ve tüketici elektronik ürünlerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Feature | Schottky Diode (Isolated) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.8 nC @ 4 V |
| Input Capacitance (Ciss) (Max) @ Vds | 115 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD (5 Leads), Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 800mW (Ta) |
| Rds On (Max) @ Id, Vgs | 145mOhm @ 1A, 4V |
| Supplier Device Package | 5-MCPH |
| Technology | MOSFET (Metal Oxide) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
