Transistörler - FET, MOSFET - Tekil

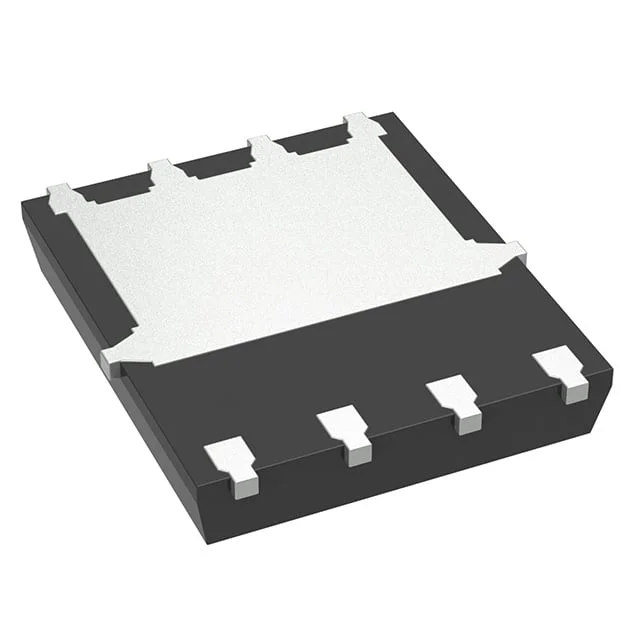

MCAC80N10Y-TP
MOSFET N-CH 100V 80A DFN5060
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCAC80N10Y
MCAC80N10Y-TP Hakkında
MCAC80N10Y-TP, Micro Commercial Components tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 80A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılır. 4.3mΩ on-resistance değeri ile düşük kayıp dissipasyonu sağlar. DFN5060 yüzey montaj paketinde sunulan bu transistör, anahtarlama devreleri, DC-DC konvertörleri, motor kontrolü ve güç yönetimi sistemlerinde uygulanabilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir ve 85W maksimum güç dissipasyonu ile tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tj) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 101.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6124 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 85W |
| Rds On (Max) @ Id, Vgs | 4.3mOhm @ 40A, 10V |
| Supplier Device Package | DFN5060 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
