Transistörler - FET, MOSFET - Tekil

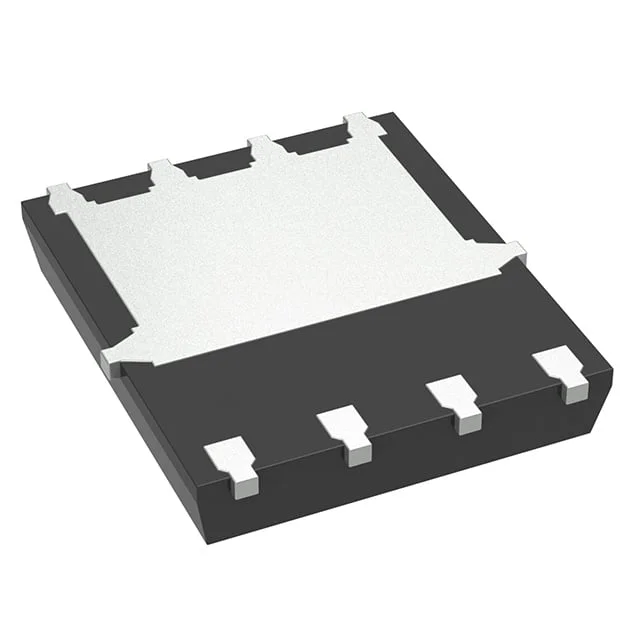

MCAC80N06Y-TP
MOSFET N-CH 60V 80A DFN5060
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCAC80N06Y
MCAC80N06Y-TP Hakkında
MCAC80N06Y-TP, Micro Commercial Components tarafından üretilen N-channel MOSFET transistördür. 60V Drain-Source voltaj ve 80A sürekli drenaj akımı kapasitesine sahip olup, 4.2mΩ on-resistance değeri ile düşük güç kaybı sağlar. DFN5060 paket türüyle yüzey montaj uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilen bu transistör, DC-DC konvertörlerde, motor kontrol devrelerinde, güç yönetimi uygulamalarında ve anahtarlama devrelerinde yaygın olarak kullanılmaktadır. ±20V Gate-Source voltaj toleransı ve 2.5V Gate eşik voltajı ile uyumlu sürücü tasarımı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 67 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3980 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 85W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.2mOhm @ 40A, 10V |
| Supplier Device Package | DFN5060 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
