Transistörler - FET, MOSFET - Tekil

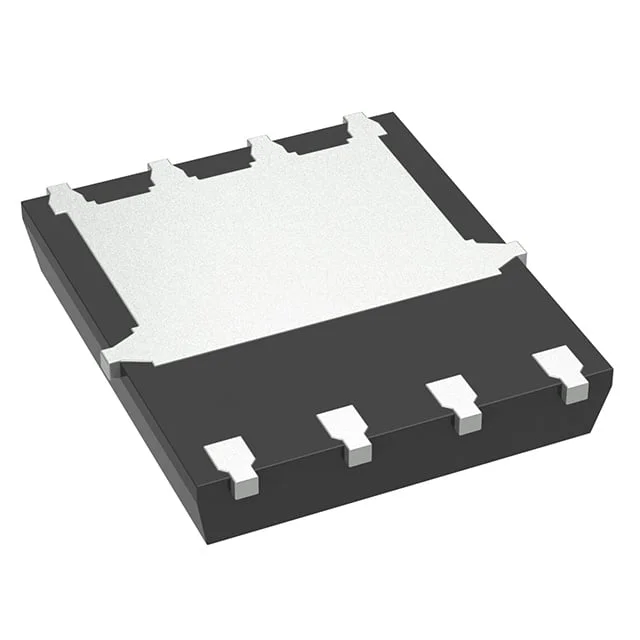

MCAC80N045Y-TP
N-CHANNEL MOSFET, DFN5060 PACKAG
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCAC80N045Y
MCAC80N045Y-TP Hakkında
MCAC80N045Y-TP, Micro Commercial Components tarafından üretilen N-Channel MOSFET transistördür. 80A sürekli dren akımı ve 45V dren-kaynak voltajı ile yüksek akım uygulamalarında kullanılır. 3.9mΩ maksimum Rds(On) değeri düşük iletim kayıpları sağlar. DFN5060 yüzey montajlı paketlemesi kompakt PCB tasarımları için uygundur. -55°C ile 150°C arasında çalışabilen bu transistör, güç yönetimi, motor kontrol, anahtarlama devreleri ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. 70W maksimum güç dağılımı kapasitesi endüstriyel ve otomotiv uygulamalarında kullanılmasına olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 45 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2554 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 70W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.9mOhm @ 20A, 10V |
| Supplier Device Package | DFN5060 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
