Transistörler - FET, MOSFET - Tekil

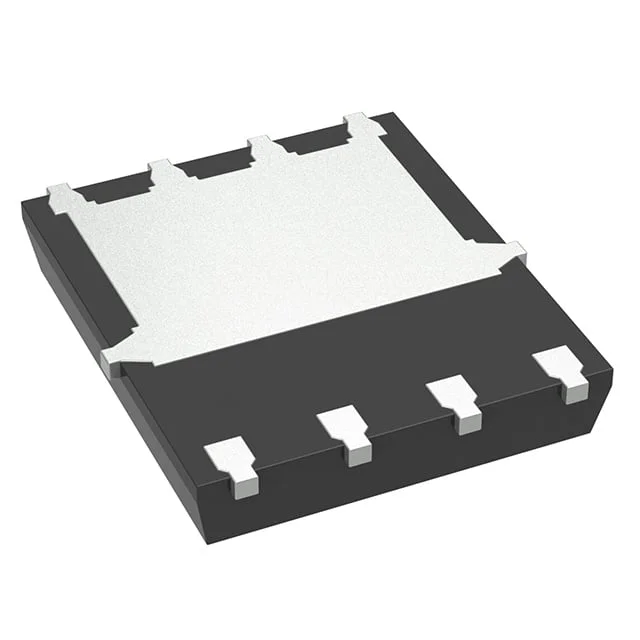

MCAC68N03Y-TP
N-CHANNEL MOSFET, DFN5060
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCAC68N03Y
MCAC68N03Y-TP Hakkında
MCAC68N03Y-TP, Micro Commercial Components tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilim ve 68A sürekli drenaj akımı kapasitesine sahip olup, 7.2mΩ on-state direnç değeri ile düşük güç kaybı sağlar. DFN5060 paketinde sunulan bu bileşen, yüksek akım uygulamalarında anahtarlama ve güç yönetimi işlevleri için tasarlanmıştır. -55°C ile 150°C arasında çalışabilir ve maksimum 35W güç tüketim kapasitesine sahiptir. Güç kaynakları, motor kontrol devreleri, LED sürücüler ve batarya yönetimi sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 68A |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 732 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 35W |
| Rds On (Max) @ Id, Vgs | 7.2mOhm @ 20A, 10V |
| Supplier Device Package | DFN5060 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
