Transistörler - FET, MOSFET - Tekil

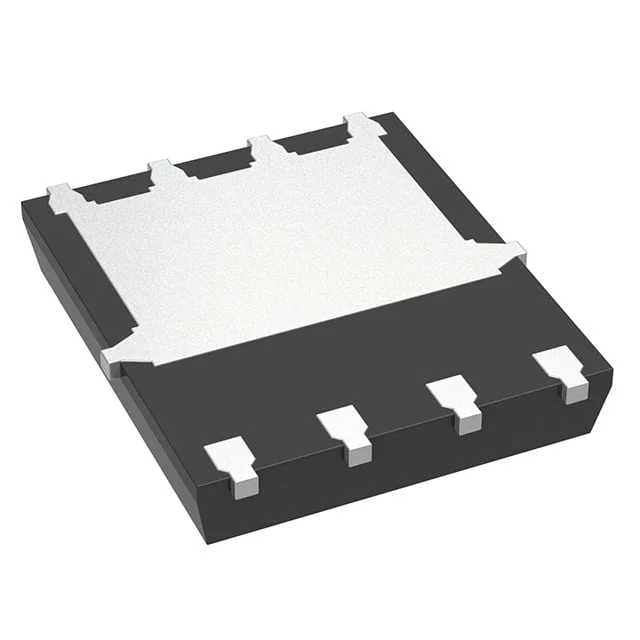

MCAC53N06Y-TP
MOSFET N-CH 60V 53A DFN5060
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCAC53N06Y
MCAC53N06Y-TP Hakkında
MCAC53N06Y-TP, Micro Commercial Components tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source voltaj ile 53A sürekli drain akımı kapasitesine sahip bu komponentin maksimum Rds(on) değeri 10V gate voltajında 8.2mOhm'dur. 8-PowerTDFN (DFN5060) paketinde sunulan bu transistör, güç anahtarlama uygulamaları, AC/DC güç kaynakları, DC-DC konvertörleri ve motor sürücüleri gibi endüstriyel elektronik sistemlerde yaygın olarak kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olan komponentin maksimum güç yayılımı 70W'tır. 31nC gate charge ve düşük input capacitance ile hızlı anahtarlama işlemleri gerçekleştirebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 53A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 31 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1988 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 70W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.2mOhm @ 20A, 10V |
| Supplier Device Package | DFN5060 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
