Transistörler - FET, MOSFET - Tekil

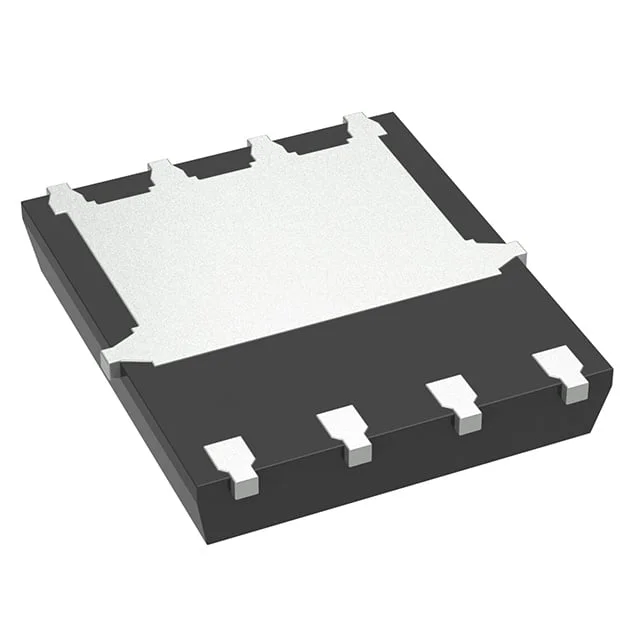

MCAC30N06Y-TP
MOSFET N-CH 60V 30A DFN5060
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCAC30N06Y
MCAC30N06Y-TP Hakkında
MCAC30N06Y-TP, Micro Commercial Components tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 30A sürekli drain akımı ile düşük güç uygulamalarında kullanılır. 20mOhm maksimum RDS(on) değeri ile verimli anahtarlama sağlar. DFN5060 yüzey montaj paketi ile kompakt tasarımlara uygun olup, güç yönetimi, DC-DC dönüştürücüler, yük anahtarlaması ve motor kontrol uygulamalarında tercih edilir. -55°C ile 150°C arası çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1552 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 30W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 15A, 10V |
| Supplier Device Package | DFN5060 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
