Transistörler - FET, MOSFET - Tekil

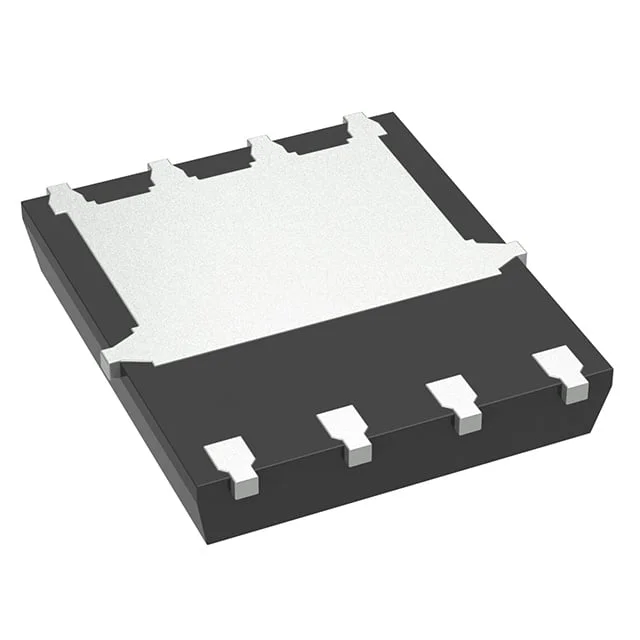

MCAC10H03-TP
MOSFET N-CH 30V 100A DFN5060-8
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- MCAC10H03
MCAC10H03-TP Hakkında
MCAC10H03-TP, Micro Commercial Components tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilimi ve 100A sürekli drenaj akımı kapasitesiyle yüksek akım anahtarlama uygulamalarında kullanılır. 2.5mOhm maksimum on-resistance değeri ile düşük güç kaybı sağlar. DFN5060-8 yüzey montaj paketinde sunulan bileşen, güç elektronikleri, motor sürücüleri, DC-DC konverterleri ve anahtarlama kaynakları gibi endüstriyel uygulamalarda yer alır. -55°C ile 150°C arasında çalışabilir. Gate threshold gerilimi 1.2V ile hızlı anahtarlama özellikleri vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tj) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5000 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W |
| Rds On (Max) @ Id, Vgs | 2.5mOhm @ 20A, 10V |
| Supplier Device Package | DFN5060-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
