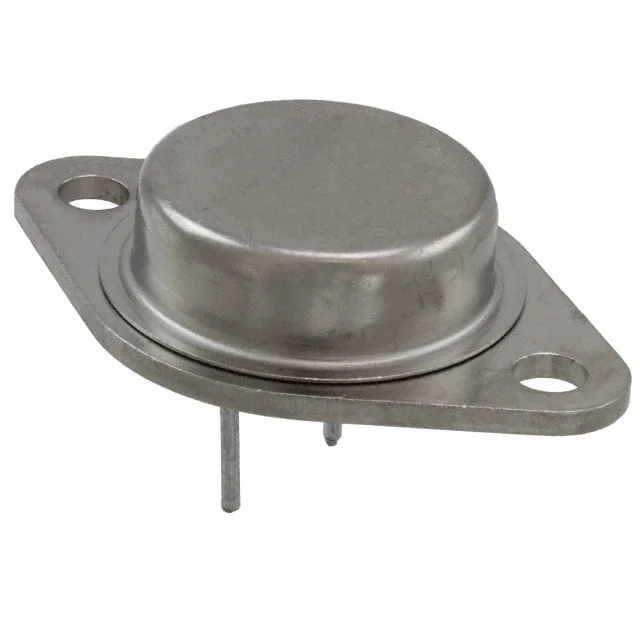

JANTX2N6804
MOSFET P-CH 100V 11A TO204AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2N6804
JANTX2N6804 Hakkında
JANTX2N6804, Microchip Technology tarafından üretilen P-Channel MOSFET transistörüdür. 100V Drain-Source voltajı ve 11A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-204AA (TO-3) paket tipinde sunulan bu bileşen, -55°C ile +150°C arasında çalışma sıcaklığına sahiptir. 360mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Endüstriyel kontrol devreleri, motor sürücüleri ve güç yönetimi uygulamalarında tercih edilir. JANTX serisine ait olması, yüksek güvenilirlik standartlarını karşıladığını gösterir. Bileşen halihazırda üretimi durdurulmuş (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 29 nC @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 4W (Ta), 75W (Tc) |
| Rds On (Max) @ Id, Vgs | 360mOhm @ 11A, 10V |
| Supplier Device Package | TO-204AA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
