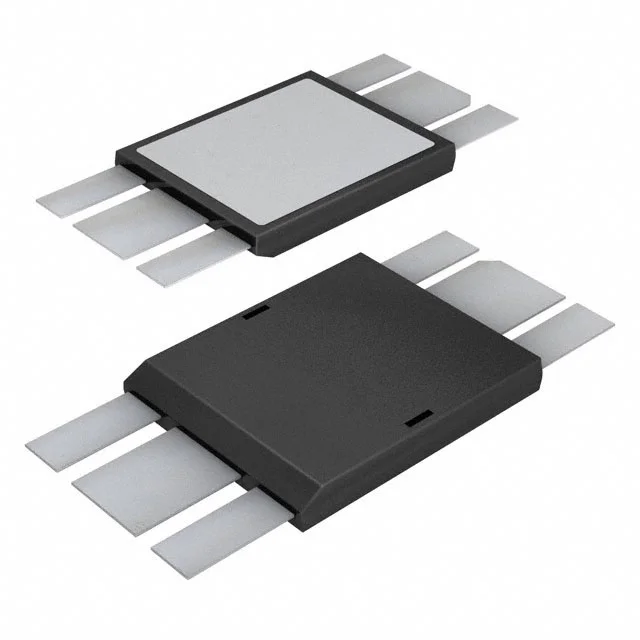

IXTZ550N055T2
MOSFET N-CH 55V 550A DE475
- Üretici
- Littelfuse
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTZ550N055T
IXTZ550N055T2 Hakkında
IXTZ550N055T2, Littelfuse tarafından üretilen 55V/550A N-Channel MOSFET'dir. Surface Mount pakajda sunulan bu bileşen, 1mΩ (@ 100A, 10V) on-state direncine sahiptir. Maksimum 600W güç tüketimi ile yüksek akım uygulamalarında kullanılır. -55°C ile +175°C arasında çalışabilir. Gate charge 595nC (@ 10V), input capacitance 40000pF (@ 25V) değerlerine sahiptir. ±20V maksimum gate-source voltajı destekler. Güç dönüştürme, motor kontrolü, şarj yönetimi ve ağır yük anahtarlaması uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 550A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 595 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 40000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power Dissipation (Max) | 600W (Tc) |
| Rds On (Max) @ Id, Vgs | 1mOhm @ 100A, 10V |
| Supplier Device Package | DE475 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
