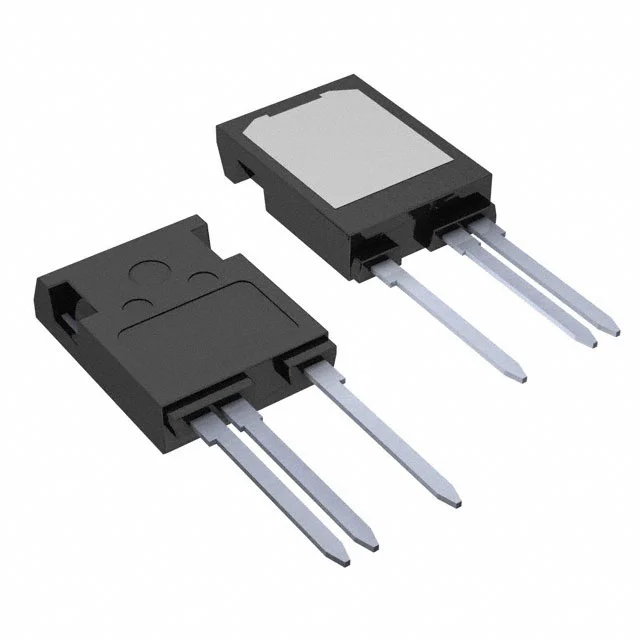

IXTX6N200P3HV
MOSFET N-CH 2000V 6A TO247PLUSHV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTX6N200P3
IXTX6N200P3HV Hakkında
IXTX6N200P3HV, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 2000V drain-source voltaj ile yüksek voltaj uygulamalarında kullanılan bir komponenttir. 6A sürekli drenaj akımı kapasitesine ve 4Ohm maksimum RDS(on) değerine sahiptir. TO-247-3 paketinde sunulan bu transistör, güç kontrol devreleri, switching uygulamaları ve yüksek voltaj inverter tasarımlarında yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışabilir ve maksimum 960W güç yayabilir. Gate charge karakteristiği 143nC (@10V) ile kontrol devresine düşük yük getiren bir yapıya sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Tc) |
| Drain to Source Voltage (Vdss) | 2000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 143 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3700 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power Dissipation (Max) | 960W (Tc) |
| Rds On (Max) @ Id, Vgs | 4Ohm @ 3A, 10V |
| Supplier Device Package | TO-247PLUS-HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
