Transistörler - FET, MOSFET - Tekil
IXTX4N300P3HV

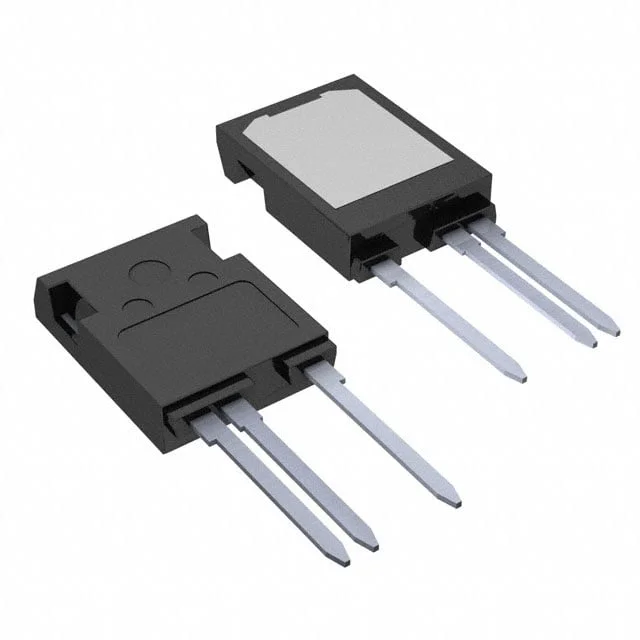

MOSFET N-CH 3000V 4A TO247PLUSHV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTX4N300P3HV
IXTX4N300P3HV Hakkında
IXTX4N300P3HV, Littelfuse tarafından üretilen 3000V yüksek voltaj N-Channel MOSFET transistörüdür. TO-247-3 paketinde sunulan bu bileşen, 4A devamlı dren akımı kapasitesine sahiptir. 12.5Ω maksimum RDS(on) değeri ile güç yönetimi uygulamalarında verimli çalışır. 960W güç dağılım kapasitesi ile endüstriyel güç dönüştürücüleri, anahtarlama devreleri ve yüksek voltaj uygulamalarında kullanılır. ±20V maksimum gate-source voltajı ve -55°C ile 150°C arasında geniş çalışma sıcaklığı aralığı, bu transistörü güvenilir ve dayanıklı hale getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Tc) |
| Drain to Source Voltage (Vdss) | 3000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 139 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3680 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power Dissipation (Max) | 960W (Tc) |
| Rds On (Max) @ Id, Vgs | 12.5Ohm @ 2A, 10V |
| Supplier Device Package | TO-247PLUS-HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
