Transistörler - FET, MOSFET - Tekil

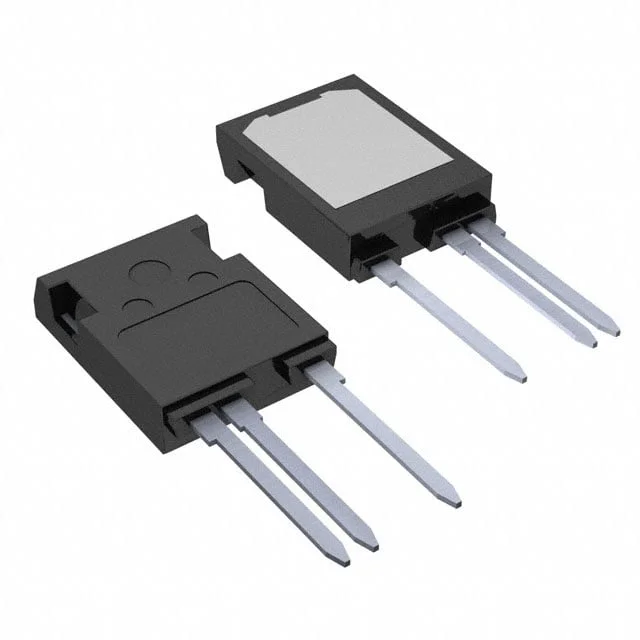

IXTX1R4N450HV
MOSFET N-CH 4500V 1.4A TO247PLUS
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTX1R4N450HV
IXTX1R4N450HV Hakkında
IXTX1R4N450HV, Littelfuse tarafından üretilen 4500V N-Channel MOSFET transistördür. TO-247-3 paketinde sunulan bu bileşen, 1.4A sürekli dren akımı kapasitesine sahiptir. 40Ohm maksimum RDS(On) değeri ile düşük kayıp operasyonları destekler. Yüksek voltaj uygulamalarında geçiş kontrolü için tasarlanmıştır. 88 nC gate charge ve 3300 pF input capacitance özellikleriyle hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında çalışabilir. Endüstriyel güç elektronikleri, HV power supplies ve yüksek voltaj anahtarlama devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.4A (Tc) |
| Drain to Source Voltage (Vdss) | 4500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 88 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3300 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power Dissipation (Max) | 960W (Tc) |
| Rds On (Max) @ Id, Vgs | 40Ohm @ 50mA, 10V |
| Supplier Device Package | TO-247PLUS-HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 6V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
